Dimensiones de farolas y alturas de postes: respuestas directas para cada aplicación

Las farolas suelen tener entre 5 metros (16 pies) y 12 metros (40 pies) de altura, mientras que las carreteras residenciales utilizan postes de 5 a 8 metros, las vías arteriales y colectoras utilizan postes de 8 a 10 metros y las autopistas o grandes intersecciones utilizan postes de mástil de 10 a 14 metros de altura. La altura exacta de una farola no es arbitraria: está determinada por el ancho de la carretera, el nivel de iluminancia requerido en la superficie de la carretera, la disposición de montaje (un brazo, dos brazos o una mediana central) y el patrón de distribución de la luz de la luminaria montada en la parte superior. Comprender estas relaciones permite a los ingenieros, municipios, diseñadores paisajistas y promotores inmobiliarios especificar la altura correcta del poste desde el principio en lugar de descubrir deficiencias de iluminación después de la instalación.

La cuestión de la altura de las farolas surge en varios contextos distintos: planificación de infraestructura, desarrollo privado, reemplazo de postes existentes, adaptación de paisajes urbanos patrimoniales y especificación de luces solares todo en uno para áreas fuera de la red. Cada contexto tiene sus propios estándares rectores y limitaciones prácticas, y esta guía los aborda todos con datos específicos en lugar de generalizaciones amplias. También cubre la relación entre la dirección y el ángulo de los paneles solares para los sistemas de iluminación solar montados en postes, las dimensiones y aplicaciones de los postes de iluminación para jardines y las luces solares para postes de cercas, y las diferencias clave entre las farolas LED, las farolas HPS y las luces solares todo en uno como marco de decisión para las especificaciones de iluminación.

¿Qué altura tienen las farolas? Estándares de altura por carretera y tipo de aplicación

La altura de un poste de luz se rige por las normas de clasificación de carreteras, los códigos nacionales de diseño de iluminación y los requisitos de iluminancia publicados en normas como EN 13201 (Europa), ANSI/IES RP-8 (Norteamérica) y AS/NZS 1158 (Australia y Nueva Zelanda). Estos estándares definen valores de iluminancia promedio mínimos mantenidos para cada categoría de carretera, y la altura del poste es una de las variables de diseño clave que un diseñador de iluminación optimiza para lograr el cumplimiento con un costo de instalación mínimo.

Farolas de Carreteras Residenciales y Locales: 5 a 8 Metros

En calles residenciales, callejones sin salida, superficies compartidas y vías de acceso locales con anchos de calzada de 5 a 8 metros, los postes en el rango de altura de 5 a 6 metros son estándar. A esta altura, una luminaria con una distribución de alcance medio puede iluminar una carretera de 6 a 8 metros de ancho con espaciamientos de 25 a 30 metros, cumpliendo al mismo tiempo el requisito mínimo de iluminancia horizontal de 5 a 10 lux especificado para carreteras residenciales en la mayoría de las normas nacionales. Un poste de 6 metros es la altura más común para el alumbrado público residencial en el Reino Unido, Europa y muchas partes de Asia. , donde los patrones densos de las calles urbanas favorecen los postes más cortos con espacios más cortos sobre los postes altos con espacios más amplios.

En los Estados Unidos, las alturas de los postes residenciales en el rango de 7,6 metros (25 pies) a 9,1 metros (30 pies) son más comunes, lo que refleja las secciones transversales de carretera más anchas y los mayores retrocesos típicos del diseño de calles suburbanas de América del Norte. Los tipos de postes decorativos utilizados en distritos históricos y entornos de centros urbanos suelen utilizar postes más cortos de 4 a 5 metros con luminarias de globo o cabezas de linterna para lograr la escala visual correcta para paisajes urbanos orientados a peatones.

Farolas de Colector y Vía Arterial: 8 a 10 Metros

Las vías colectoras, las vías secundarias de distribución y las arterias urbanas con anchos de calzada de 9 a 14 metros suelen estar iluminadas por postes en el rango de 8 a 10 metros de altura. De 8 a 10 metros, una luminaria de gran alcance puede cubrir una calzada de dos carriles con una única disposición de montaje escalonada u opuesta a espaciamientos de 30 a 40 metros, cumpliendo con los requisitos de iluminancia promedio de 10 a 30 lux de las categorías de vías colectoras y arteriales menores. El poste de 8 metros con un solo brazo de extensión es la especificación estándar para la mayoría de los proyectos de iluminación de vías arteriales urbanas. en programas de infraestructura de Europa, Medio Oriente y el Sudeste Asiático.

Las dimensiones de las farolas en esta clase de altura generalmente incluyen un diámetro de eje de 76 a 114 milímetros en la base, que se estrecha de 42 a 60 milímetros en la parte superior, con un espesor de pared de 3 a 5 milímetros para postes de alumbrado público de acero galvanizado en caliente y de 4 a 6 milímetros para postes ornamentales. El brazo extensible añade una proyección horizontal de 0,5 a 2,5 metros desde el eje del poste, posicionando la luminaria sobre la calzada para una distribución óptima de la luz en la superficie de la carretera.

Iluminación de carretera y de mástil alto: de 10 a 45 metros

Autopistas, autovías, grandes rotondas e intercambios utilizan postes de 10 a 14 metros para el montaje de columnas convencionales de uno o dos brazos. Para grandes áreas abiertas, incluidos patios de contenedores portuarios, estacionamientos de estadios, campos deportivos y patios industriales, postes de mástil alto de 20 a 45 metros llevan conjuntos de múltiples luminarias montadas en anillos que pueden iluminar varias hectáreas desde una pequeña cantidad de posiciones de postes. Un mástil de 30 metros de altura con entre 12 y 16 proyectores LED de 500 vatios cada uno puede iluminar un área de aproximadamente 2 hectáreas con una iluminancia media mantenida de 30 lux. , lo que hace que los sistemas de mástil alto sean la solución más económica por metro cuadrado de área iluminada para espacios abiertos muy grandes.

Los postes de mástil de acero para aplicaciones de mástil alto se fabrican a partir de secciones tubulares cónicas de acero con diámetros de base de 400 a 700 milímetros, diseñados para soportar cargas de viento superiores a 150 km/h y la carga dinámica del conjunto del anillo de luminaria. Estos postes generalmente están equipados con un cabrestante y un dispositivo de descenso que permite bajar el anillo de luminaria a la altura de trabajo para reemplazar la lámpara y realizar el mantenimiento sin la necesidad de equipos de acceso elevado.

Postes de alumbrado público de acero y postes de mástil de acero: materiales, dimensiones y diseño estructural

El comportamiento estructural de una instalación de alumbrado público depende tanto del poste como de la luminaria. Los postes de alumbrado público de acero son el tipo de poste dominante en la infraestructura mundial de alumbrado público y representan aproximadamente entre el 70 y el 80 por ciento de todas las instalaciones de postes nuevos en todo el mundo. , debido a su combinación de alta resistencia, calidad dimensional constante, larga vida útil y la capacidad de fabricarse en alturas y configuraciones personalizadas que los postes de aluminio y concreto no pueden igualar fácilmente. Comprender las dimensiones clave y los parámetros de diseño de los postes de acero permite una especificación y adquisición precisas.

Dimensiones estándar del poste: disposición del eje, la placa base y el perno de anclaje

Un estándar Poste de alumbrado público de acero para una instalación de 8 metros tiene las siguientes dimensiones físicas típicas:

• Altura total sobre el nivel del suelo: 8,0 metros (con 0,5 a 0,8 metros adicionales de empotramiento por debajo del nivel del suelo para postes de enterramiento directo, o un montaje de placa base con pernos de anclaje colocados de 500 a 700 mm en la base de concreto)
• Diámetro base: 100 a 140 mm para postes cónicos cónicos; 76 a 114 mm para postes cilíndricos rectos
• Diámetro superior: De 42 a 60 mm, dimensionado para aceptar tamaños de espiga de luminaria estándar (EN 40 especifica diámetros de espiga de 42 mm y 60 mm para compatibilidad con luminarias europeas)
• Grosor de la pared: 3,0 a 5,0 mm para postes de alumbrado público estándar; 5,0 a 8,0 mm para postes en zonas de fuertes vientos o que transportan configuraciones pesadas de luminarias grandes o de dos brazos
• Dimensiones de la placa base: 250 x 250 mm a 400 x 400 mm, espesor de 12 a 20 mm, con cuatro orificios para pernos de anclaje con un diámetro de círculo de pernos de 200 a 300 mm
• Entrada de cables: Abertura ciega de 60 a 80 mm de diámetro a 300 a 500 mm sobre el nivel del suelo para gestión de cables y acceso a la puerta de inspección

Los postes de alumbrado público de acero suelen tener un acabado galvanizado en caliente con una capa mínima de zinc de 85 micrómetros (equivalente a 600 g por metro cuadrado) según EN ISO 1461, lo que proporciona una vida útil de protección contra la corrosión diseñada de 30 a 50 años en entornos urbanos típicos. Se aplican acabados decorativos en polvo o pintura húmeda sobre la superficie galvanizada para instalaciones de colores específicos en centros urbanos, parques y paisajes urbanos patrimoniales.

Postes de mástil de acero para iluminación deportiva y de mástil alto

Postes de mástil de acero para aplicaciones de mástiles altos son estructuras de ingeniería en lugar de productos fabricados estándar, con cada poste diseñado para una altura, zona de viento, carga de luminaria y condición de cimientos específicas. Los parámetros estructurales clave para postes de mástil de acero incluyen:

• Grado de material: S355 o acero estructural de alto rendimiento equivalente (límite elástico mínimo de 355 MPa), en comparación con el S235 utilizado para postes de alumbrado público estándar, lo que proporciona la mayor capacidad de momento de flexión necesaria para postes altos bajo cargas de viento.
• Perfil seccional: Eje cónico de múltiples secciones ensamblado a partir de 2 a 4 secciones con bridas atornilladas entre sí en el sitio para postes de más de 20 metros, lo que permite el transporte en remolques de plataforma estándar dentro de los límites de longitud legales.
• Diámetro de base a nivel: 400 a 700 mm para postes de entre 20 y 45 metros, con espesor de pared de 8 a 16 mm que varía a lo largo de la altura del eje
• Fundación: Pila de hormigón armado de 1,5 a 3 metros de diámetro y de 4 a 8 metros de canto, con pernos de anclaje fundidos de diámetro M36 a M56 en disposiciones circulares de 8 a 12 pernos.

Dimensiones de los postes de luz de jardín y del cabezal de lámpara de jardín

Postes de luz de jardín Ocupan el extremo inferior del espectro de alturas de postes para exteriores, que normalmente oscilan entre 2,5 y 4,5 metros para iluminación de senderos y zonas ajardinadas en parques, urbanizaciones, paisajes turísticos y plazas comerciales. A estas alturas, el objetivo de iluminación pasa de la uniformidad de la superficie de la carretera al ambiente visual, la orientación de los peatones y la iluminación acentuada de las características del paisaje, lo que significa que el diseño y la estética del Garden Lamp Head son tan importantes como el rendimiento fotométrico de la luminaria.

Los postes de iluminación para jardín estándar están disponibles en perfiles decorativos de hierro fundido, extrusión de aluminio o tubos redondos de acero. Los postes de hierro fundido al estilo de las linternas victorianas, típicamente de 3 a 4 metros de altura con estrías ornamentales y soportes en forma de volutas, son la especificación estándar para parques patrimoniales y esquemas de peatonalización de centros urbanos. Los postes de extrusión de aluminio con perfiles contemporáneos rectos o curvos, de 3 a 4,5 metros de altura con diámetros de eje delgados de 76 a 89 mm, son la opción dominante para la iluminación paisajística moderna en desarrollos comerciales y residenciales.

Un cabezal de lámpara de jardín para un poste de jardín de 3 metros suele utilizar un módulo LED de 15 a 30 vatios. , que produce un flujo luminoso de 1500 a 3000 lúmenes con una temperatura de color blanco cálido de 2700 a 3000 K que se prefiere en entornos paisajísticos residenciales y hoteleros por su calidad de luz visualmente cómoda y estéticamente favorecedora. La carcasa de la luminaria suele estar hecha de aluminio fundido a presión con un difusor de vidrio templado o policarbonato, con un acabado que combina o complementa el tratamiento de la superficie del poste.

Tipos de alumbrado público: farolas LED versus farolas HPS versus luces solares todo en uno

La elección entre Luces de calle LED , Luces de calle HPS , y Luces solares todo en uno es la decisión técnica de mayor trascendencia en cualquier proyecto de alumbrado público, ya que determina no sólo el costo de capital inicial sino también el costo de energía a largo plazo, la carga de mantenimiento, la huella de carbono y la calidad de la luz de la instalación durante los próximos 20 a 30 años. Luces de calle LED are now the technically and economically dominant choice for grid-connected street lighting in almost all application categories , mientras que las luces solares todo en uno se han convertido en una solución realmente viable y rentable para instalaciones remotas y fuera de la red donde el costo de extensión de la red es prohibitivo.

Farolas LED: eficiencia, control y larga vida útil

Luces de calle LED ahora logran eficacias luminosas de 150 a 200 lúmenes por vatio para los productos comerciales de mayor rendimiento, en comparación con 90 a 120 lúmenes por vatio para las fuentes de sodio de alta presión (HPS) y 40 a 70 lúmenes por vatio para las fuentes de halogenuros metálicos que han reemplazado en gran medida. Esta ventaja de eficacia reduce directamente la potencia requerida para cumplir con un estándar de iluminancia determinado: una carretera que requiere una farola HPS de 250 W normalmente puede ser atendida por una farola LED de 100 a 150 W que cumpla con una iluminancia promedio mantenida equivalente o superior, con un consumo de energía proporcionalmente menor.

El período de recuperación para reemplazar las farolas HPS por farolas LED, calculado únicamente sobre el ahorro de energía, suele ser de 3 a 6 años con tarifas eléctricas comerciales. , y over a 20-year service life, the total cost of ownership of an LED installation is typically 40 to 60 percent lower than the equivalent HPS installation when maintenance cost savings are included alongside energy savings. LED Street Lights have a rated service life of 50,000 to 100,000 hours (L70 point, the point at which output falls to 70 percent of initial value), compared to 10,000 to 24,000 hours for HPS lamps, dramatically reducing the frequency and cost of lamp replacement maintenance.

Las modernas farolas LED también ofrecen capacidades de iluminación inteligente que las farolas HPS no pueden igualar: atenuación según un horario definido o en respuesta a sensores de luz ambiental y detectores de movimiento, monitoreo remoto y detección de fallas a través de redes inalámbricas, y recopilación de datos sobre el consumo de energía y las horas de funcionamiento que respaldan la toma de decisiones de gestión de infraestructura. Una ciudad que instala un sistema de alumbrado público LED en red con administración remota puede reducir el consumo de energía entre un 20 y un 40 por ciento adicional más allá del LED de referencia versus el ahorro HPS a través de la atenuación inteligente durante los períodos de poco tráfico.

Farolas HPS: la tecnología heredada aún en servicio

Luces de calle HPS permanecen en servicio en grandes porciones de la infraestructura de alumbrado público del mundo, incluidos muchos mercados en desarrollo donde los programas de reemplazo de LED aún no han sido financiados, y algunos sistemas heredados en mercados desarrollados donde el reemplazo se ha aplazado por razones presupuestarias. Las fuentes de luz HPS producen una luz característica de color amarillo ámbar con un índice de reproducción cromática (CRI) de 20 a 25, que es adecuado para la visibilidad en la carretera, pero reproduce mal los colores y reduce la capacidad de las cámaras de seguridad para capturar imágenes de identificación útiles.

Los contextos principales en los que las farolas HPS siguen siendo especificadas para nuevas instalaciones se limitan a situaciones en las que el color ámbar cálido es estéticamente necesario para cumplir con el paisaje urbano tradicional, donde el costo de capital inicial muy bajo de los equipos HPS frente a los LED es la limitación primordial de adquisición, o donde la infraestructura disponible para sistemas LED inteligentes (calidad de energía, habilidades de mantenimiento, canales de adquisición) aún no está disponible. En todas las demás circunstancias, un fabricante de alumbrado público LED de buena reputación recomendará la tecnología LED como la opción técnica y económica superior para nuevos proyectos de alumbrado público.

Luces solares todo en uno: consideraciones de diseño y rendimiento fuera de la red

Luces solares todo en uno Integre un panel solar, una batería de litio, un módulo LED, un sensor de movimiento y un controlador de carga en una única unidad autónoma que se monta directamente en el cabezal del poste sin ningún cableado externo ni conexión a la red. Esta integración elimina el costo de obras civiles de excavación de zanjas, tendido de conductos e instalación de cables, que representa entre el 30 y el 60 por ciento del costo total de instalación de un sistema de alumbrado público conectado a la red, lo que hace que Luces solares todo en uno sea competitivo o ventajoso en términos de costos para instalaciones en áreas rurales, regiones en desarrollo, propiedades remotas, caminos en sitios de construcción y cualquier lugar donde el costo de conexión a la red sea alto en relación con el valor de iluminación entregado.

Una luz solar todo en uno de alta calidad con un módulo LED de 40 W, una batería de fosfato de hierro y litio de 50 Wh y un panel solar monocristalino de 40 W puede proporcionar de 10 a 12 horas de iluminación a máxima potencia en un lugar que recibe de 4 a 5 horas pico de sol por día. , que cubre todo el período nocturno en la mayoría de las latitudes habitadas durante al menos el 85 al 90 por ciento de las noches en un año cuando el funcionamiento autónomo está diseñado adecuadamente con una capacidad de batería adecuada en relación con el peor período de recursos solares. La atenuación por detección de movimiento, que reduce la salida de 30 a 40 por ciento cuando no se detecta actividad de peatones o vehículos y aumenta hasta 100 por ciento cuando se detecta movimiento, extiende significativamente la resistencia autónoma de las luces solares todo en uno, permitiendo que el mismo sistema funcione de manera confiable durante períodos nublados más prolongados sin sacrificar la seguridad funcional.

La limitación de las luces solares todo en uno en comparación con las farolas LED conectadas a la red es su dependencia del recurso solar diario, lo que las hace inadecuadas para latitudes superiores a aproximadamente 60 grados norte o sur (donde las horas de sol en invierno son insuficientes para cargar la batería), para lugares a la sombra permanente de edificios o árboles, o para aplicaciones que requieren un funcionamiento garantizado a plena potencia todas las noches, independientemente de las condiciones climáticas, como iluminación de emergencia en autopistas o iluminación de seguridad para infraestructura crítica.

Dirección y ángulo del panel solar para iluminación solar de calles y jardines

La dirección y el ángulo del panel solar de cualquier sistema de iluminación exterior alimentado por energía solar, ya sea una luz solar todo en uno en un poste de la calle, una luminaria solar independiente para un jardín o luces solares de postes de cerca en los límites de una propiedad, son las variables de diseño más críticas para maximizar la cosecha diaria de energía del recurso solar disponible. Equivocarse en la dirección y el ángulo del panel solar es la razón más común por la que las luces solares exteriores tienen un rendimiento inferior o no funcionan de manera confiable durante la noche. , y it is a design error that is entirely avoidable with basic knowledge of the principles governing solar panel orientation.

Dirección óptima del panel solar: mirando hacia el ecuador

La dirección óptima de la brújula para un panel solar es hacia el ecuador desde el lugar de instalación: hacia el sur en el hemisferio norte y hacia el norte en el hemisferio sur. Esta orientación maximiza la irradiancia diaria acumulada interceptada por el panel porque el sol sigue un arco a través del cielo sur (en el hemisferio norte) o el cielo norte (en el hemisferio sur), y un panel que mira directamente hacia ese arco recibe luz solar en el ángulo más directo durante el período diario más largo.

Las desviaciones de hasta 30 grados al este u oeste del verdadero sur (en el hemisferio norte) reducen el rendimiento anual de energía solar en menos del 5 por ciento. , que es una penalización comercialmente insignificante y significa que las instalaciones de paneles orientados al este o al oeste en edificios o postes con opciones de orientación restringidas siguen siendo viables. Las desviaciones más allá de los 45 grados desde el sur comienzan a producir penalizaciones energéticas más significativas: un panel orientado hacia el este o hacia el oeste pierde aproximadamente el 20 por ciento del rendimiento solar anual en comparación con el orientado hacia el sur, y un panel orientado hacia el norte en el hemisferio norte pierde entre el 40 y el 60 por ciento dependiendo de la latitud, lo que lo hace inadecuado para aplicaciones serias de iluminación solar sin un factor de sobredimensionamiento del panel muy grande.

Para luces solares todo en uno integradas donde el panel está fijado a la parte superior o trasera del cuerpo de la luminaria, el instalador debe asegurarse de que el poste esté colocado y orientado de modo que el lado del panel de la luminaria mire al sur (hemisferio norte) en el momento de la instalación. Muchos modelos de luz solar todo en uno incluyen una marca de referencia de brújula en la carcasa del dispositivo o instrucciones de instalación que especifican explícitamente qué cara de la unidad debe apuntar hacia el ecuador.

Ángulo óptimo del panel solar: Latitud es igual a inclinación

El ángulo de inclinación óptimo de un panel solar desde la horizontal es igual a la latitud del sitio de instalación para maximizar el rendimiento energético anual. A una latitud de 30 grados norte (correspondiente a ciudades como El Cairo, Houston y Shanghai), la inclinación fija óptima es de aproximadamente 30 grados con respecto a la horizontal. A una latitud de 51 grados norte (Londres), la inclinación óptima es de aproximadamente 51 grados. A una latitud de 23 grados norte (los trópicos), los paneles montados casi planos entre 15 y 25 grados respecto de la horizontal logran un rendimiento anual cercano al óptimo.

Para las luces solares para postes de cercas y otros pequeños productos de iluminación solar decorativa donde el panel es parte integral del diseño del producto y el fabricante lo monta en un ángulo fijo, el producto generalmente está diseñado para una banda de latitud específica y no debe usarse significativamente fuera de esa banda sin esperar un rendimiento reducido. Una luz solar para poste de cerca diseñada para uso tropical con un panel inclinado de 15 grados recolectará sustancialmente menos energía por día en latitudes del norte de Europa donde una inclinación de 50 grados sería apropiada, lo que podría provocar que la luz no funcione durante toda la noche.

Para paneles solares de inclinación ajustable en postes de calles en la banda de latitud de 20 a 55 grados, configurar la inclinación del panel dentro de los 10 grados de la latitud local logra al menos el 95 por ciento del rendimiento energético anual máximo posible. , que es lo suficientemente preciso para el diseño práctico de alumbrado público sin la necesidad de un software de modelado solar específico del sitio. Por lo tanto, los soportes inclinables ajustables en postes de alumbrado público solar que permiten ajustar el ángulo del panel en el lugar de la instalación son una característica valiosa para productos destinados a ser implementados en una amplia gama geográfica.

Evitar sombras: la preocupación más práctica sobre la instalación de paneles solares

Incluso una pequeña sombra que cubra del 5 al 10 por ciento del área activa de un panel solar puede reducir su producción entre un 30 y un 50 por ciento debido a la conexión eléctrica en serie de las celdas dentro del panel, lo que significa que la celda más débil (más sombreada) limita la salida de corriente de toda la cadena. Para las luces solares de postes de cerca ubicadas cerca de árboles de jardín, setos o edificios, la sombra durante el período de media mañana o media tarde, cuando el ángulo del sol es relativamente bajo, es una causa común de carga inadecuada que resulta en que la luz se apague antes del final de la noche.

La regla práctica para la evaluación del sitio del panel solar es garantizar que el panel tenga una vista sin obstáculos del cielo durante al menos 6 horas por día centrada en el mediodía solar, sin objetos que proyecten sombras dentro de un sector angular horizontal de 90 grados (45 grados a cada lado del sur en el hemisferio norte). El mapeo de sombras utilizando una aplicación de calculadora de trayectoria solar con la cámara del teléfono apuntando a la ubicación del panel desde la posición de montaje prevista es un método sencillo y confiable para identificar los riesgos de sombra antes de la instalación.

Luces solares para postes de cercas y farolas exteriores: guía de selección e instalación

Las luces solares para postes de cercas y las farolas exteriores cumplen funciones complementarias en el espectro de aplicaciones de iluminación exterior, desde la señalización de límites de propiedades y la iluminación decorativa de jardines a escala doméstica hasta la iluminación de seguridad de caminos y caminos a escala de infraestructura. Seleccionar e instalar cada uno correctamente requiere comprender sus capacidades y limitaciones técnicas específicas.

Luces solares para postes de cerca: qué rendimiento esperar

Las luces solares para postes de cercas son luces decorativas y funcionales diseñadas para montarse en tapas de postes de cercas, pilares de puertas y muros delimitadores bajos. Utilizan pequeños paneles solares monocristalinos de 0,5 a 2 W, pequeños paquetes de baterías de hidruro metálico de níquel o litio de 300 a 800 mAh y módulos LED de 0,5 a 3 W que producen de 30 a 200 lúmenes de salida de luz. Este nivel de salida es apropiado para marcar los bordes de los caminos, definir los límites estéticos de los jardines y el ambiente general, pero no es adecuado para la iluminación de caminos críticos para la seguridad o la iluminación de acceso de vehículos, que requieren niveles de salida más altos de farolas exteriores o postes de caminos dedicados con luminarias de 10 a 30 W.

Las luces solares para postes de cercas de calidad de fabricantes acreditados logran de 8 a 12 horas de funcionamiento por noche después de un día completo de carga bajo la luz solar directa. , mediante control automático del crepúsculo y el amanecer mediante una fotocélula integrada. Los productos económicos con paneles y baterías de menor calidad pueden alcanzar solo de 4 a 6 horas en un buen día de carga y no funcionar de manera confiable después de varios días nublados consecutivos. La especificación de productos con tecnología de batería de litio en lugar de hidruro metálico de níquel extiende la vida útil del ciclo de aproximadamente 500 ciclos (aproximadamente 18 meses de operación diaria) a 2000 o más ciclos (5 a 6 años), una diferencia de durabilidad significativa que justifica el modesto sobreprecio de los productos equipados con litio para instalaciones permanentes en jardines.

Alumbrado público exterior: especificación para un rendimiento comercial confiable

Las farolas exteriores para aplicaciones comerciales, municipales y de infraestructura deben cumplir con un estándar de rendimiento y durabilidad sustancialmente más alto que los productos decorativos de jardín. Las especificaciones clave que se deben verificar al adquirir farolas exteriores de cualquier fabricante de farolas LED incluyen:

• Clasificación IP: IP65 mínimo para la carcasa de la luminaria (estanca al polvo y protegida contra chorros de agua desde cualquier dirección); IP66 o IP67 es preferible para ambientes costeros o de alta precipitación
• Clasificación IK: Resistencia al impacto IK08 o IK09 para luminarias de zonas públicas sujetas a vandalismo o impacto accidental
• Datos de LM80 y TM21: Datos de mantenimiento de lúmenes publicados de las pruebas LM80 que confirman la afirmación de vida útil L70 del módulo LED, que debe verificarse con la vida nominal indicada por el fabricante para confirmar que la afirmación está respaldada por datos de prueba en lugar de extrapolarse a partir de horas de prueba insuficientes.
• Protección contra sobretensiones: Protección mínima contra sobretensiones de 10 kV según IEC 61000-4-5 para luminarias en instalaciones expuestas montadas en postes susceptibles a transitorios inducidos por rayos en la red de suministro de energía.
• Clasificación de distribución de luz: Distribución tipo II, III o IV según lo definen las normas IES, adaptadas al ancho de la carretera y al desplazamiento del poste para lograr la relación de uniformidad requerida en la superficie de la carretera.
• Rango de temperatura de funcionamiento: Clasificado para todo el rango de temperatura ambiente del clima de instalación, normalmente de menos 40 °C a más 50 °C para productos destinados a implementación global.

Un fabricante responsable de farolas LED proporcionará archivos de datos fotométricos completos en formato IES o EULUMDAT para cada modelo de luminaria, lo que permitirá al diseñador de iluminación importar los datos de la luminaria a un software de diseño estándar de la industria (como Dialux o Relux) y producir un cálculo de cumplimiento cuantificado que demuestre que la instalación propuesta cumple con el estándar de iluminancia aplicable antes de ordenar o instalar cualquier poste.

Elegir un fabricante de farolas LED: criterios de evaluación clave

El mercado global de alumbrado público LED incluye cientos de fabricantes que van desde marcas europeas y norteamericanas de primer nivel con integración de fabricación vertical completa y programas integrales de certificación de terceros hasta fabricantes de bajo costo que producen productos de calidad muy variable sin datos de rendimiento verificados. Seleccionar el fabricante de farolas LED equivocado para un importante programa de infraestructura puede provocar fallas prematuras de las luminarias, un rendimiento no conforme y costos de reemplazo que eclipsan cualquier ahorro inicial en adquisiciones.

Los siguientes criterios proporcionan un marco estructurado para evaluar cualquier fabricante de farolas LED que se esté considerando para una adquisición importante:

• Certificación de terceros: Los productos deben contar con ENEC (Europa), UL o DLC (Norteamérica), esquema CB o una certificación nacional equivalente que confirme que el producto ha sido probado por un laboratorio acreditado independiente según los estándares pertinentes de seguridad y rendimiento del producto.
• Transparencia en el abastecimiento de componentes LED: Los fabricantes premium utilizan chips LED de proveedores de primer nivel (Cree, Lumileds, Osram, Seoul Semiconductor, Nichia) y pueden documentar el origen del chip en las especificaciones del producto; El origen no revelado de chips LED es un indicador de riesgo importante para productos que afirman ser de alta eficacia.
• Pruebas fotométricas independientes: Los datos fotométricos deberían ser generados por un laboratorio de goniofotómetros acreditado (no por las propias instalaciones del fabricante) y la referencia del informe de prueba debería ser verificable; Los datos fotométricos autoinformados sin una copia de seguridad del informe de prueba de un tercero no son confiables.
• Diseño de gestión térmica: El sistema de gestión térmica de la luminaria (geometría del disipador de calor, materiales de interfaz térmica, temperatura de la unión del LED a potencia nominal) es el principal determinante del mantenimiento del lúmen a largo plazo; Los fabricantes que proporcionan datos de simulación térmica o resultados de pruebas de temperatura de unión medidas demuestran una ingeniería de producto superior.
• Términos de garantía y respaldo financiero: Una garantía de producto de 5 años de un fabricante de farolas LED con sustancia comercial verificable y una red de servicio establecida proporciona una mitigación significativa del riesgo para adquisiciones a escala de infraestructura; Las garantías de fabricantes que pueden no estar comercialmente activos durante la duración de la garantía no brindan protección práctica.

Preguntas frecuentes

1. ¿Qué altura tienen las farolas en una calle residencial estándar?

Las farolas residenciales suelen tener entre 5 y 6 metros de altura. en la mayoría de los mercados europeos y asiáticos. En América del Norte, los postes de 7,6 a 9,1 metros son más comunes en calles residenciales debido a las secciones transversales más anchas. La altura se selecciona para lograr el nivel de iluminancia requerido en el espacio entre postes requerido para el ancho de carretera específico que se está iluminando.

2. ¿Cuáles son las dimensiones típicas de farolas para una instalación en una vía arterial?

Para un poste de alumbrado público de 8 a 10 metros, las dimensiones típicas de una farola incluyen un diámetro de base de 100 a 140 mm, un diámetro superior de 42 a 60 mm, un espesor de pared de 3 a 5 mm y una placa base de 300 x 300 mm a 400 x 400 mm. La altura total del poste sobre el nivel del suelo es de 8 a 10 metros, con un empotramiento de 0,5 a 0,8 metros por debajo del nivel del suelo para postes de enterramiento directo.

3. ¿Qué altura tienen los postes de luz utilizados para la iluminación de áreas de mástiles altos?

Los postes de luz de mástil alto utilizados para la iluminación de grandes áreas de puertos, estadios, cruces de autopistas y patios industriales tienen una altura de entre 20 y 45 metros. Un mástil de acero de 30 metros con 12 a 16 reflectores LED puede iluminar aproximadamente 2 hectáreas con una iluminancia mantenida promedio de 30 lux. , lo que hace que los sistemas de mástil alto sean la solución más económica por área iluminada para espacios abiertos muy grandes.

4. ¿Cuál es la dirección y el ángulo óptimos del panel solar para las luces solares todo en uno?

La dirección óptima de los paneles solares es hacia el ecuador: hacia el sur en el hemisferio norte y hacia el norte en el hemisferio sur. El ángulo de inclinación óptimo es igual a la latitud local. Las desviaciones de hasta 30 grados desde el sur reducen el rendimiento anual en menos del 5 por ciento, pero las desviaciones superiores a 45 grados producen importantes penalizaciones energéticas que comprometen la confiabilidad de la operación nocturna.

5. ¿Cuánto tiempo funcionan las luces solares para postes de cercas por noche?

Las luces solares para postes de vallas de calidad con baterías de litio y módulos LED eficientes logran De 8 a 12 horas de funcionamiento por noche después de un día completo de carga bajo la luz solar directa . Los productos económicos con baterías de hidruro metálico de níquel pueden durar sólo de 4 a 6 horas. Los productos con baterías de litio tienen una vida útil de 2000 ciclos o más (5 a 6 años de uso diario) en comparación con los 500 ciclos de las alternativas de hidruro metálico de níquel.

6. ¿Cuáles son los principales tipos de alumbrado público utilizados en la infraestructura moderna?

Los tres tipos principales de alumbrado público que se utilizan actualmente son las farolas LED (dominantes para todas las nuevas instalaciones conectadas a la red), las farolas HPS (tecnología heredada que se reemplaza progresivamente) y las luces solares todo en uno (que crecen rápidamente para aplicaciones rurales y fuera de la red). Las farolas LED ofrecen una eficacia de 150 a 200 lm/W y una vida útil de 50 000 a 100 000 horas, lo que las convierte en la opción técnica y económica clara para los sistemas conectados a la red.

7. ¿Qué altura tienen los postes de luz de jardín y qué potencia de cabezal de lámpara de jardín utilizan?

Los postes de luz para jardín suelen tener entre 2,5 y 4,5 metros de altura y se utilizan para iluminación de caminos, parques y jardines a espaciamientos de 8 a 15 metros. Un cabezal de lámpara de jardín para un poste de jardín de 3 metros suele utilizar LED de 15 a 30 vatios, lo que produce de 1500 a 3000 lúmenes con una temperatura de color blanco cálido de 2700 a 3000 K, preferida en entornos paisajísticos residenciales y hoteleros.

8. ¿Cómo elijo entre farolas LED y luces solares todo en uno para un nuevo proyecto?

Elija farolas LED para cualquier ubicación con una conexión confiable a la red, un alto volumen de tráfico o requisitos de funcionamiento nocturno garantizado. Elija luces solares todo en uno cuando el costo de conexión a la red exceda la prima del sistema solar (generalmente cierto para ubicaciones rurales y remotas que requieren más de 200 a 300 metros de cable subterráneo nuevo por poste), donde las horas pico de sol promedian al menos 4 horas por día y donde se puede utilizar la atenuación con detección de movimiento para administrar la duración de la batería.

9. ¿Qué certificaciones debo exigir de un fabricante de farolas LED?

Exija certificación ENEC para los mercados europeos, certificación UL o DLC para los mercados norteamericanos y certificación del esquema CB para adquisiciones internacionales. Todos los productos deben estar respaldados por archivos de datos fotométricos de un laboratorio de pruebas de goniofotómetros externo acreditado, datos de pruebas de mantenimiento de lúmenes LM80 que confirmen la vida útil L70 y una certificación de protección de ingreso IP65 o superior de un centro de pruebas acreditado.

10. ¿Cuál es la altura de una farola en una carretera o autopista importante?

El alumbrado público de autopistas y autopistas utiliza alturas de postes de De 10 a 12 metros para instalaciones de columna estándar de un solo brazo o de dos brazos que dan servicio a vías de doble calzada de 14 a 20 metros de ancho. En cruces, rotondas grandes y cruces de varios carriles donde se prefiere la iluminación de mástil alto ubicado centralmente, las alturas de los postes de 20 a 30 metros son estándar, lo que permite que uno o dos postes cubran toda la extensión de una geometría de carretera compleja desde posiciones centrales en lugar de requerir docenas de columnas al costado de la carretera.

Los postes de alumbrado público, las farolas exterioes y los postes solares sen la columna vertebral de la infraestructura física del alumbrado exterior público y comercial en todo el mundo; sin embargo, las cuestiones técnicas detalladas que rodean su diseño, vida útil, altura, instalación y rendimiento rara vez se abordan en profundidad práctica y accesible fuera de las publicaciones de ingeniería especializadas. Ya sea que sea un ingeniero de iluminación municipal, un promotor inmobiliario que especifica la iluminación para una nueva subdivisión, un administrador de instalaciones responsable de una red de postes existente o un instalador que se prepara para poner en marcha un nuevo sistema de iluminación solar, las respuestas a preguntas como cuál es la esperanza de vida de un poste de alumbrado público, qué altura tiene una farola, qué altura tiene un poste de luz, cómo funcionan las luces de la calle y cuál es el ángulo óptimo para el montaje de paneles solares en postes solares son fundamentales para tomar buenas decisiones y lograr el rendimiento del sistema a largo plazo.

Las respuestas directas a estas preguntas centrales son las siguientes. La vida útil de un poste de alumbrado público depende del material y el entorno, pero suele ser de 25 a 50 años para postes de acero con protección adecuada contra la corrosión, de 50 a 80 años o más para postes de hormigón y de 20 a 30 años para postes de aluminio en condiciones estándar. La altura de una farola depende del tipo de vía: de 5 a 6 metros para caminos peatonales, de 8 a 12 metros para vías colectoras y de 12 a 20 metros para vías arteriales principales. La altura de un poste de luz en aplicaciones de estacionamiento, parques y jardines comerciales varía de 4 a 10 metros, según el área de cobertura y los requisitos estéticos. La instalación de farolas solares implica un proceso sistemático de evaluación del sitio, preparación de los cimientos, montaje de postes y puesta en servicio de paneles y luminarias que toma de 2 a 4 horas por poste para instaladores experimentados. El ángulo de inclinación del panel solar en los postes solares generalmente se establece igual a la latitud geográfica del sitio de instalación más o menos de 5 a 15 grados, dependiendo de la prioridad energética estacional. El ángulo óptimo para la salida del panel solar es el ángulo de latitud correspondiente para un rendimiento equilibrado durante todo el año, o una latitud más de 10 a 15 grados para instalaciones con prioridad de invierno en climas templados. Y el funcionamiento del alumbrado público implica la interacción de una fuente de energía, una fotocélula o controlador inteligente, un circuito controlador y un LED u otra fuente de luz que juntos producen una iluminación confiable y programada. Este artículo cubre todas estas preguntas con toda su profundidad técnica.

¿Cuál es la esperanza de vida de un poste de alumbrado público: materiales, corrosión y vida útil?

la cuestión de ¿Cuál es la esperanza de vida de un poste de alumbrado público? no tiene una respuesta única porque la vida útil del poste está determinada por la combinación del material del poste, el tratamiento protector, la exposición ambiental, la calidad del mantenimiento y el historial de carga estructural. Postes de alumbrado público que se inspeccionan, repintan o recubren regularmente cuando los acabados protectores se deterioran y que no han sido sometidos a impactos de vehículos o eventos de viento extremos, exceden rutinariamente su vida útil de diseño, mientras que los postes en entornos costeros, de alta humedad o de carreteras muy saladas que reciben un mantenimiento inadecuado pueden mostrar deterioro estructural dentro de los 10 a 15 años de su instalación.

Postes de alumbrado público de acero: vida útil y gestión de la corrosión

El acero es el material más utilizado para los postes de alumbrado público en la mayoría de los países, valorado por su alta relación resistencia-peso, facilidad de fabricación y la capacidad de lograr una amplia gama de formas y alturas de secciones transversales mediante procesos de fabricación estándar. Los postes de acero galvanizado en caliente (donde el acero se sumerge en zinc fundido para crear un recubrimiento de zinc unido metalúrgicamente) representan la especificación estándar para la mayoría de las aplicaciones municipales, y el recubrimiento de zinc proporciona protección catódica al acero que se encuentra debajo, incluso si el recubrimiento está rayado o dañado. Los postes de alumbrado público de acero galvanizado en caliente con un espesor de recubrimiento de zinc adecuado (normalmente 85 micrones en promedio para postes en la especificación ASTM A123 Grado 45) logran una vida útil de 25 a 50 años en ambientes interiores no costeros, reduciéndose a 15 a 30 años en zonas costeras con exposición regular a niebla salina, y potencialmente a menos de 20 años en ambientes industriales o marinos altamente agresivos sin recubrimientos protectores suplementarios.

El principal mecanismo de falla de los postes de alumbrado público de acero es la corrosión en la base del poste, en la zona entre 300 mm por encima y 300 mm por debajo de la superficie del suelo, donde las condiciones alternas de humedad y sequedad, la química del suelo y la grieta entre el poste y la base de concreto crean un ambiente de corrosión particularmente agresivo. Es por eso que la inspección regular de la base, la limpieza y el recubrimiento de postes de acero es la actividad de mantenimiento más crítica para extender su vida útil. Muchas fallas de los postes atribuidas a la edad son en realidad fallas causadas por la corrosión de la base no tratada que se desarrolla durante 10 a 20 años, mientras que la parte del poste que se encuentra sobre el suelo parece estructuralmente sólida.

Postes de alumbrado público de hormigón: durabilidad y larga vida útil

Los postes de alumbrado público de concreto pretensado o reforzado ofrecen la vida útil más larga de cualquier material de poste común, con postes de concreto bien construidos en ambientes no agresivos que rutinariamente brindan de 50 a 80 años de servicio sin degradación estructural significativa. La resistencia a la corrosión de los postes de concreto en condiciones atmosféricas y de suelo normales es esencialmente ilimitada desde un punto de vista estructural, ya que la matriz de concreto no está sujeta a la corrosión electroquímica que limita la vida útil de los postes de acero. El principal problema de durabilidad a largo plazo para los postes de concreto es la corrosión del refuerzo causada por la penetración de cloruro de la sal de la carretera o del rocío marino, que puede causar grietas y desconchados de la cubierta de concreto sobre el acero de refuerzo después de 20 a 40 años en ambientes agresivos. En climas tropicales con alta intensidad de rayos UV y frecuentes ciclos de secado húmedo, los postes de concreto hilado con concreto denso y bien compactado y una cobertura adecuada del refuerzo (mínimo 25 mm en ambientes no agresivos, 40 mm en zonas marinas) demuestran consistentemente una vida útil de 50 años o más con un mantenimiento mínimo más allá del lavado periódico para eliminar los depósitos superficiales.

Postes de alumbrado público de aluminio: livianos con una vida útil moderada

Postes de alumbrado público de aleación de aluminio se especifican en aplicaciones de paisajismo arquitectónico y comercial donde el peso ligero del aluminio simplifica la instalación y donde el acabado anodizado natural o con recubrimiento en polvo proporciona una apariencia aceptable con un mantenimiento mínimo. La vida útil de los postes de aluminio suele ser de 20 a 30 años en entornos estándar, siendo el principal mecanismo de degradación la oxidación de la superficie y las picaduras en entornos costeros ricos en cloruro, en lugar de la corrosión a través de las paredes que afecta al acero. La resistencia mecánica del aluminio es menor que la del acero con un peso equivalente, lo que hace que los postes de aluminio generalmente sean adecuados para aplicaciones de alumbrado público exterior de menor altura (menos de 10 metros) en lugar de los postes de alumbrado público de mástil alto y carga más alta que se utilizan en las carreteras principales.

Inspección y extensión de la vida útil del poste

Independientemente del material del poste, la acción más eficaz para maximizar la esperanza de vida de un poste de alumbrado público es una inspección sistemática periódica. Las mejores prácticas de la industria, reflejadas en estándares como ANSI/NAAMM MH 26, recomiendan la inspección visual de los postes de alumbrado público a intervalos de 1 a 2 años y la evaluación de la integridad estructural a intervalos de 5 años para postes de más de 25 años. La inspección debe evaluar específicamente: condición de corrosión de la base (usando una prueba de envoltura de cadena o golpe de martillo para detectar corrosión en paredes huecas en postes de acero), integridad de pernos y cimientos, condición y sellado de la cubierta del orificio de registro, cualquier signo de distorsión por impacto del vehículo y condición del brazo de montaje de la luminaria. Los postes que muestren una pérdida de área de sección transversal superior al 10 por ciento en la zona de base crítica deben programarse para su reemplazo independientemente de su apariencia visual sobre el suelo.

¿Qué altura tiene una farola y qué altura tiene un poste de luz? Estándares de altura por aplicación

La altura de un Poste de luz de calle or Luces de calle al aire libre La instalación es una de las principales variables de diseño en cualquier proyecto de alumbrado público, porque determina directamente el área iluminada por poste, la uniformidad de la iluminancia en toda la superficie de la carretera, la salida luminosa requerida de la luminaria y la carga estructural sobre el poste debido al viento y el peso de la luminaria. No existe una respuesta única a la altura de una farola porque la altura óptima depende de la clasificación de la vía, el nivel de iluminancia requerido, la distancia entre postes que se utiliza y el tipo de distribución de luminarias que se aplica.

Alturas estándar para postes de alumbrado público según clasificación de carretera y sitio

Cómo la altura del poste afecta el rendimiento de la iluminación

La relación entre la altura de los postes de alumbrado público y la iluminancia sobre la superficie de la carretera sigue la ley de iluminación del cuadrado inverso: duplicar la altura de montaje reduce la iluminancia directamente debajo del poste a una cuarta parte de su valor anterior, pero aumenta el área iluminada a un nivel de lux determinado. Esta relación significa que los postes más altos con luminarias de mayor potencia pueden lograr la misma iluminancia promedio en una superficie de carretera con una mayor separación entre postes, lo que reduce el número total de postes necesarios para una longitud de carretera determinada. Para una vía colectora típica diseñada para una iluminancia promedio de 20 lux, un poste de 10 metros con una luminaria LED de 10,000 lúmenes con un espaciamiento de 35 metros logra un rendimiento comparable al de un poste de 8 metros con una luminaria de 6,000 lúmenes con un espaciamiento de 25 metros; la opción más alta requiere aproximadamente un 30 por ciento menos de postes y, por lo tanto, un menor costo de infraestructura civil a pesar del mayor costo individual de los postes y las luminarias.

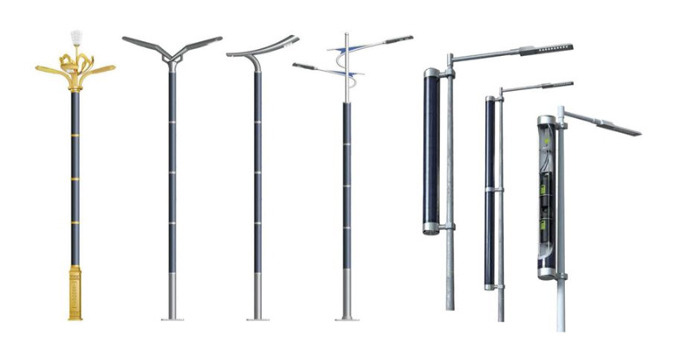

Consideraciones sobre la altura de los postes solares

Los postes solares para sistemas de alumbrado público solares independientes agregan una consideración de diseño de altura más allá del cálculo fotométrico estándar: el panel fotovoltaico en la parte superior del poste no debe estar sombreado por postes, árboles, edificios u otras obstrucciones adyacentes durante las horas en que la generación de energía solar es más productiva (generalmente de 9 a. m. a 3 p. m.). Para una instalación de postes solares a lo largo de una carretera donde los paneles miran al sur (en el hemisferio norte) o al norte (en el hemisferio sur), el espacio mínimo entre postes para evitar el sombreado de los paneles entre postes depende de la altura del poste y del ángulo de inclinación del panel solar. Una regla general es que la distancia libre entre los postes debe ser al menos 3 veces la altura combinada del poste y la proyección vertical del panel inclinado para evitar sombras durante condiciones de ángulo bajo del sol en invierno.

Cómo funcionan las farolas: desde la fuente de energía hasta la superficie de la carretera iluminada

Comprender cómo funcionan las farolas a nivel del sistema, abarcando el suministro de energía, el mecanismo de control, la tecnología de la fuente de luz y la distribución óptica, es la base del conocimiento para especificar, instalar y mantener. Luces de calle al aire libre efectivamente. Los sistemas de alumbrado público modernos, ya sean unidades LED alimentadas por red en postes de alumbrado público convencionales o sistemas LED alimentados por energía solar en postes solares, comparten la misma arquitectura funcional de entrada de energía, circuito de control, controlador y fuente de luz, diferenciándose principalmente en cómo se entrega la energía a la etapa del controlador.

El sistema de suministro de energía

Las farolas exteriores alimentadas por red reciben corriente alterna (normalmente de 220 a 240 voltios a 50 Hz en la mayor parte del mundo, o de 110 a 120 voltios a 60 Hz en América del Norte) a través de circuitos de cable subterráneo conectados a una subestación de distribución o a un punto de suministro local. El circuito de cable suele ser trifásico para redes grandes, con polos individuales conectados monofásicos desde el cable de distribución, lo que permite equilibrar la carga entre las tres fases. La ruta del cable sigue la línea del poste y generalmente está enterrada a una profundidad mínima de 450 a 600 mm por debajo de la superficie de la carretera o sendero en un conducto o cable de enterramiento directo con especificación aprobada para uso subterráneo en exteriores.

Postes solares Reciben su energía del panel fotovoltaico montado en la parte superior del poste, que genera corriente continua (CC) proporcional a la irradiancia solar incidente. Esta salida de CC se alimenta a un controlador de carga que regula la carga de la batería para evitar la sobrecarga y protege la batería de una descarga profunda. La batería almacena la energía solar diurna y la suministra al controlador de luminaria LED durante el período de funcionamiento nocturno. Un sistema de postes solares bien diseñado con el tamaño de panel, la capacidad de la batería y la potencia de LED adecuados puede proporcionar una iluminación confiable durante 3 a 5 noches consecutivas sin entrada solar, lo que lo hace efectivo en lugares que experimentan períodos nublados prolongados característicos de los climas marítimos y templados.

El sistema de control: cómo las farolas saben cuándo encenderse y apagarse

El método de control más común para Luces de calle al aire libre es la fotocélula o célula fotoeléctrica, un dispositivo semiconductor sensible a la luz montado sobre o cerca de la luminaria que mide la intensidad de la luz ambiental. La fotocélula activa el circuito de la lámpara cuando la luz ambiental cae por debajo de aproximadamente 35 lux (equivalente a condiciones de crepúsculo profundo) y lo desactiva cuando la luz ambiental sube por encima de aproximadamente 70 lux (para evitar la oscilación causada por las nubes que bloquean parcialmente el sol). La fotocélula es un método de control sencillo, fiable y de bajo coste, que no requiere programación ni conexión a red y funciona de forma autónoma mientras tenga energía. Las fotocélulas tienen una vida útil nominal de 10 a 15 años y deben reemplazarse cuando alcancen esta edad, incluso si todavía aparentemente funcionan, ya que las fotocélulas degradadas que cambian a niveles de luz incorrectos provocan un desperdicio de electricidad (dejar las luces encendidas innecesariamente durante el día) o horas de iluminación reducidas (apagar las luces antes de que oscurezca por completo).

Los relojes astronómicos se utilizan como método de control principal o como respaldo de las fotocélulas, calculando las horas exactas de salida y puesta del sol para la ubicación geográfica instalada a partir de una coordenada y fecha programadas, y conmutando el circuito de alumbrado público a estas horas calculadas independientemente de las condiciones reales de luz ambiental. Los controles inteligentes modernos para alumbrado público exterior van más allá, utilizando comunicación en red (protocolos DALI 2, Zhaga, Zigbee o LoRa) para permitir el monitoreo y la atenuación de luminarias individuales desde una plataforma de administración central, lo que permite ahorros de energía del 30 al 50 por ciento a través de la atenuación adaptativa de los circuitos durante los períodos nocturnos de poco tráfico.

El controlador LED y la fuente de luz en el alumbrado público moderno

Las farolas exteriores modernas utilizan fuentes de luz LED impulsadas por circuitos electrónicos de corriente constante. El controlador convierte el voltaje de suministro (red de CA para unidades alimentadas por red, batería de CC para sistemas de postes solares) a la corriente regulada específica requerida por la matriz de LED, manteniendo esta corriente constante independientemente de las variaciones del voltaje de suministro y los cambios de voltaje directo del LED con la temperatura. El controlador de corriente constante es el componente crítico para la vida útil de los LED: los conjuntos de LED impulsados ​​a corriente constante con baja ondulación experimentan un estrés térmico y eléctrico mucho menor que los LED equivalentes impulsados ​​por circuitos más simples con alta corriente de ondulación, y la calidad del controlador suele ser el principal determinante de la vida útil de las luminarias LED en el campo.

Las modernas luminarias LED para calles con una potencia de 130 a 200 lúmenes por vatio representan un ahorro de energía del 40 al 65 por ciento en comparación con las luminarias de sodio de alta presión (HPS) que reemplazan, y su vida útil nominal de 50 000 a 100 000 horas a L70 (el punto donde la producción se deprecia al 70 por ciento del valor inicial) es de 3 a 6 veces más larga que la vida útil de las lámparas HPS, lo que reduce drásticamente la frecuencia de mantenimiento y costo general de los postes de alumbrado público y el sistema de luminarias durante su período de operación.

Instalación de farola solar: una guía completa paso a paso

La instalación de farolas solares en postes solares es un proceso técnico distinto de la instalación de farolas convencionales alimentadas por la red, que implica consideraciones adicionales para la orientación del panel, la instalación de la batería, la configuración del controlador de carga y la puesta en servicio del sistema que son específicas de la arquitectura de energía solar fuera de la red. Un proceso de instalación sistemático completado por personal capacitado produce un sistema que funcionará de manera confiable durante 8 a 12 años antes de que sea necesario reemplazar componentes importantes; una instalación mal ejecutada puede provocar fallas prematuras de la batería, carga inadecuada o errores de puesta en servicio que son difíciles de diagnosticar y corregir una vez erigido el poste.

Evaluación del sitio previa a la instalación

Antes de comenzar cualquier trabajo de cimentación, se debe evaluar el acceso solar de cada ubicación propuesta para los postes solares para confirmar que el panel recibirá luz solar adecuada y sin obstáculos durante todo el año. La evaluación del sitio debe evaluar:

• Análisis de sombreado: Cualquier objeto (edificio, árbol, valla publicitaria, poste adyacente) dentro de un arco de 30 grados sobre el horizonte en la dirección en la que estará orientado el panel debe ser inspeccionado y su trayectoria de sombra calculada para el ángulo del sol del solsticio de invierno, que representa la peor condición de sombra. Incluso el sombreado parcial de una pequeña porción de un panel fotovoltaico puede reducir la producción total del sistema entre un 50 y un 80 por ciento en configuraciones de paneles conectados en serie debido al efecto de enmascaramiento de sombras en la corriente de la cadena.
• Investigación de suelos: Confirme la capacidad de carga del suelo y las condiciones del terreno en la ubicación propuesta del poste para determinar la profundidad y el diámetro de la base requerida. Los suelos blandos o anegados pueden requerir una base más grande o la instalación de un pilote hincado para lograr una fijación adecuada de la base del poste para la carga de viento esperada en la combinación de poste y panel.
• Datos de viento locales: Identifique la velocidad del viento de diseño para la ubicación de instalación a partir de la norma nacional de carga de viento aplicable. Los postes solares tienen un área de viento efectiva mayor que los postes de alumbrado público convencionales porque el panel fotovoltaico presenta una superficie plana significativa al viento, generando momentos de vuelco sustanciales en la base del poste que deben tenerse en cuenta en los cimientos y el diseño estructural del poste.

Preparación de cimientos e instalación de postes

1. Excava el agujero de la base. Normalmente, de 400 a 600 mm de diámetro y de 1000 a 1500 mm de profundidad para postes solares estándar de 5 a 8 metros de altura, ampliados proporcionalmente para postes más altos. La base del hoyo debe estar en suelo firme y tranquilo; Si se encuentra relleno o material blando a la profundidad requerida, extienda el hoyo hasta alcanzar suelo firme.
2. Instale el grupo de pernos de anclaje y el conducto. Coloque la jaula de pernos de anclaje a la altura y orientación correctas para el diámetro del círculo de pernos y el patrón de pernos del poste. Vierta una capa ciega de concreto de 100 mm en la base de la excavación, coloque la jaula de pernos a la altura correcta sobre el nivel terminado (generalmente una rosca de 50 a 80 mm expuesta por encima del nivel de la placa base) e instale cualquier conducto o manguito de entrada de cable necesario para el cable de conexión de la batería desde el poste a la caja de la batería si la batería está montada en tierra en lugar de montada en un poste.
3. Vierta la base de hormigón. Utilice hormigón de al menos resistencia C25 (25 MPa) para el vertido de los cimientos, asegurándose de que el hormigón se coloque sin huecos alrededor de la jaula de los pernos de anclaje y se compacte adecuadamente. Deje que el concreto cure durante un mínimo de 48 horas (preferiblemente 72 horas) antes de montar el poste para evitar alterar las posiciones de los pernos de anclaje antes de que el concreto alcance la resistencia adecuada.
4. Levanta el poste. Usando una grúa móvil, un manipulador telescópico o un sistema de elevación de marco manual apropiado para el peso del poste, baje la placa base del poste sobre el grupo de pernos de anclaje e instale las tuercas niveladoras y las contratuercas en la secuencia correcta para lograr un poste a plomo. Verifique que el poste esté a plomo usando un nivel de burbuja en dos caras perpendiculares y ajuste las tuercas niveladoras antes del ajuste final. La orientación del soporte de montaje del panel debe establecerse en el rumbo correcto de la brújula (mirando hacia el sur verdadero en el hemisferio norte) durante el montaje del poste antes de que las tuercas estén completamente apretadas.
5. Monte el panel solar en el ángulo de inclinación correcto. Fije el panel fotovoltaico al soporte de montaje del panel en el ángulo de inclinación calculado para la latitud de instalación. Establezca el ángulo usando un medidor de ángulo o un inclinómetro para confirmar que la cara del panel tenga la inclinación especificada desde la horizontal antes de apretar completamente todos los sujetadores de montaje del panel.
6. Instale la batería y el controlador de carga. Monte la caja de la batería (ya sea montada en un poste a media altura o montada en el suelo junto a la base del poste) en su posición especificada. Conecte el controlador de carga a los terminales positivo y negativo del panel, a los terminales positivo y negativo de la batería y a los terminales positivo y negativo de la carga (controlador de luminaria LED) en la secuencia especificada en el manual de instalación del controlador de carga. La secuencia de conexión incorrecta en algunos diseños de controladores de carga puede dañar el controlador irreparablemente.
7. Poner en marcha y probar el sistema. Con el panel conectado y la luz del día disponible, confirme que el indicador de carga de la batería del controlador de carga muestre carga activa. Active el sensor de crepúsculo manualmente (cubriendo temporalmente el panel) y confirme que la luminaria LED se activa con el brillo programado y que las configuraciones del controlador (tiempo de encendido, perfil de atenuación y cualquier función del sensor de movimiento) están programadas correctamente para los requisitos del sitio.

Ángulo de inclinación del panel solar y ángulo óptimo para el panel solar: la guía técnica definitiva

El ángulo de inclinación de panel solar on Postes solares es el ángulo entre la cara del panel fotovoltaico y el plano horizontal, medido en grados. Es uno de los parámetros de instalación técnicamente más importantes para cualquier sistema de energía solar porque determina directamente cuánta irradiancia solar recibe la cara del panel durante el año, lo que a su vez determina la producción de energía diaria y anual del panel y, por lo tanto, la idoneidad del sistema solar para su carga prevista. Comprender tanto el principio general del ángulo óptimo para el panel solar como el fundamento de ajuste específico para las diferentes prioridades estacionales es esencial para especificar y poner en funcionamiento correctamente los sistemas de postes solares.

La regla de la latitud: base para la selección del ángulo de inclinación del panel solar

El principio fundamental que rige el ángulo óptimo para un panel solar es que la cara del panel debe estar orientada perpendicular al vector de radiación solar medio para la ubicación y estación de interés. Dado que la trayectoria aparente del sol en el cielo cambia con las estaciones (más alta en verano, más baja en invierno), el ángulo en el que un panel fijo inclinado intercepta mejor esta radiación también cambia según las estaciones. Para lograr un objetivo de producción de energía equilibrada durante todo el año, el ángulo de inclinación óptimo para un panel fijo en el hemisferio norte es aproximadamente igual a la latitud geográfica de la instalación, y el panel debe mirar hacia el sur verdadero. Para una instalación en el hemisferio sur, el ángulo óptimo equivalente también es aproximadamente igual a la latitud geográfica, pero el panel mira hacia el norte verdadero.

Como guía práctica: una farola solar en Bangkok, Tailandia (latitud aproximadamente 14 grados norte) debe tener su panel inclinado a 14 grados desde la horizontal orientado hacia el sur; un sistema en Madrid, España (latitud aproximadamente 40 grados norte) debería fijarse en 40 grados; y un sistema en Oslo, Noruega (latitud aproximadamente 60 grados norte) debe inclinarse 60 grados. Cada una de estas configuraciones proporciona el mejor rendimiento energético promedio durante todo el año para la ubicación respectiva, produciendo típicamente una producción de energía anual dentro del 5 por ciento del máximo teórico alcanzable con un sistema de seguimiento solar de dos ejes.

Ajuste del ángulo de inclinación para prioridad estacional

El ángulo de inclinación de solar panel can be adjusted from the latitude matched angle to prioritize either summer or winter energy production depending on the seasonal lighting demand profile of the application:

• Latitud menos 10 a 15 grados (inclinación menos profunda): Aumenta la producción de energía en verano a expensas de la producción en invierno. Esta configuración es apropiada para polos solares en regiones tropicales y subtropicales donde las temporadas de tormentas de verano crean períodos nublados que requieren la máxima eficiencia del panel durante los días más largos de verano, y donde las noches de invierno son lo suficientemente cortas como para que el sistema solar tenga tiempo adecuado para recargarse incluso con una irradiancia reducida en invierno.
• Latitud más de 10 a 15 grados (inclinación más pronunciada): Aumenta la producción de energía en invierno a expensas de la producción de verano. Esta configuración es la especificación correcta para los polos solares en ubicaciones templadas y de latitud alta (por encima de los 35 grados de latitud), donde las noches de invierno son largas, la irradiancia solar es baja en los meses de invierno y el riesgo de que la batería no mantenga la carga adecuada durante los períodos prolongados de nubes invernales es la principal limitación de diseño. Una instalación de postes solares en el Reino Unido en una latitud de 51 grados norte, por ejemplo, normalmente especificaría un ángulo de inclinación del panel de 60 a 65 grados en lugar de una latitud de 51 grados, porque el aumento de 10 a 14 grados en el ángulo invernal captura significativamente más energía durante el período crítico de noviembre a febrero, cuando el recurso solar es más débil y la demanda de iluminación (noches largas) es mayor.
• Ángulo de latitud (inclinación equilibrada): La configuración correcta para la mayoría de las aplicaciones de postes solares de latitudes medias donde no se aplica ninguna prioridad estacional específica, proporcionando la mejor producción de energía promedio durante todo el año con un rendimiento constante en todas las estaciones.

Consideraciones de autolimpieza y el efecto de la inclinación en la suciedad del panel

Un beneficio práctico de los ángulos de inclinación más pronunciados de los paneles en los postes solares en ambientes polvorientos, áridos o contaminados es una mejor autolimpieza durante las lluvias. Los paneles inclinados a 30 grados o más arrojan agua de lluvia a una velocidad suficiente para eliminar el polvo y los escombros acumulados fuera de la cara del panel, mientras que los paneles inclinados a menos de 15 grados tienden a retener el agua en tensión superficial y permiten que los escombros se asienten a medida que el agua se evapora, formando una fina costra de suelo que se acumula en toda la superficie del panel y puede reducir la producción entre un 5 y un 20 por ciento en las estaciones secas. Para instalaciones de postes solares en regiones semiáridas con lluvias poco frecuentes, especificar un ángulo de inclinación hacia el extremo superior del rango óptimo (latitud más 10 a 15 grados) proporciona un beneficio indirecto de autolimpieza además de la ventaja de optimización de la energía en invierno.

Selección de postes de alumbrado público, alumbrado público exterior y postes solares para diferentes proyectos

La selección final del tipo de postes de alumbrado público, la especificación de alumbrado público exterior y la configuración de postes solares para cualquier proyecto implica equilibrar el rendimiento, el costo, la vida útil y las consideraciones prácticas de instalación específicas del sitio y la aplicación. La siguiente guía de selección cubre los tipos de proyectos más comunes que se encuentran en la iluminación exterior municipal, comercial y residencial.

Cuándo elegir postes solares en lugar de postes de alumbrado público alimentados por red

Los postes solares son la especificación preferida sobre los postes de alumbrado público alimentados por red en las siguientes circunstancias:

• Ubicaciones sin acceso a la red o con elevados costes de conexión a la red: Los caminos rurales, los caminos comunitarios remotos, las rutas de acceso agrícola y cualquier lugar donde el punto de conexión a la red más cercano esté a más de 30 a 50 metros de distancia de la instalación de iluminación deben usar postes solares de manera predeterminada, a menos que las condiciones del sitio (sombra extrema, latitud muy alta) impidan la recolección adecuada de energía solar. La conexión a la red entre $50 y $200 por metro de costo de instalación y excavación de cables hace que los postes solares sean económicamente superiores en la mayoría de las situaciones fuera de la red, incluso con un mayor costo inicial de luminarias y postes.
• Proyectos con requisitos de implementación rápida: Postes solares can be installed in a single day per pole without the civil works lead time associated with electrical infrastructure. Emergency lighting installations, temporary event lighting, and phased development lighting can be commissioned within days using Solar Poles.
• Ubicaciones ambientalmente sensibles: Las reservas naturales, los parques, los sitios patrimoniales y los lugares donde la excavación de zanjas para cables eléctricos dañaría las raíces de los árboles, los depósitos arqueológicos o las características ambientales son candidatos naturales para los postes solares que requieren solo una base de un solo poste sin cables entre los postes.

Requisitos de especificaciones estructurales para diferentes alturas de postes

La especificación estructural de los postes de alumbrado público aumenta significativamente con la altura, porque el momento de vuelco en la base del poste (que es lo que deben resistir la base y la sección transversal del poste) aumenta tanto con el cuadrado de la altura (para la carga de viento sobre el propio poste) como linealmente con la altura (para la carga de viento sobre la luminaria y, para los postes solares, el panel fotovoltaico). Un poste de alumbrado público de acero de 12 metros en una zona de viento de diseño de 120 km/h debe resistir un momento de vuelco de la base aproximadamente 4 veces mayor que un poste equivalente de 6 metros de la misma sección transversal y especificación de luminaria, lo que requiere un diámetro de poste mayor, un espesor de pared más pesado o una base más profunda, todo lo cual aumenta sustancialmente el costo de instalación. Este aumento de los costos estructurales con la altura es una de las razones por las que la optimización del diseño fotométrico (elegir la altura mínima adecuada del poste para el estándar de iluminancia requerido en lugar de optar por el poste más alto disponible de manera predeterminada) es importante para la gestión de costos del proyecto en la adquisición de postes de alumbrado público.

Mejores prácticas de mantenimiento para postes de alumbrado público y postes solares

Un programa de mantenimiento proactivo para postes de alumbrado público, farolas exteriores y postes solares extiende significativamente la vida útil efectiva de todos los componentes del sistema y previene el deterioro acelerado que conduce a un reemplazo temprano no planificado. Las siguientes prioridades de mantenimiento se aplican a todos los tipos de postes y luminarias:

• Inspección visual anual: Camine por toda la red de postes cada año para identificar y registrar cualquier poste que muestre daños visibles por impacto de vehículos, corrosión de la base, deformación del brazo de luminaria o vandalismo que requiera atención inmediata. Photograph all defects for maintenance records and prioritize repairs by safety risk severity.
• Limpieza de paneles solares en Postes Solares: En ambientes con mucho polvo atmosférico, polen o contaminación, limpie los paneles fotovoltaicos al menos dos veces al año con agua limpia y una escobilla de goma suave para mantener la eficiencia de recolección de energía. Incluso una fina capa de polvo que reduce la transmitancia del panel en un 5 por ciento puede traducirse en una reducción proporcional de la carga de la batería y de las horas de iluminación disponibles por noche.
• Pruebas de capacidad de baterías para postes solares: Se debe verificar la capacidad de las baterías de fosfato de hierro y litio en los postes solares anualmente después del tercer año de servicio para identificar cualquier batería que haya perdido más del 20 por ciento de su capacidad nominal y pueda estar acercándose al umbral de suministro nocturno inadecuado en condiciones invernales.
• Evaluación fotométrica de luminarias: Después de 5 años de operación de LED, compare los valores medidos de iluminancia del suelo con el objetivo de diseño para determinar si la depreciación de la salida de la luminaria requiere un ajuste del programa de atenuación o un reemplazo temprano de la luminaria para mantener el cumplimiento con el estándar de iluminación aplicable para la carretera o espacio al que se presta servicio.

Referencias

Sociedad de Ingeniería de Iluminación (2014). ANSI/IES RP 8 14: Iluminación de carreteras. IES, Nueva York.

Asociación Nacional de Fabricantes de Metales Arquitectónicos (2015). ANSI/NAAMM MH 26: Especificaciones guía para el diseño de mástiles metálicos y estándares de iluminación. NAAMM, Chicago, Illinois.

Duffie, JA y Beckman, WA (2013). Ingeniería Solar de Procesos Térmicos, 4ª edición. Wiley, Hoboken, Nueva Jersey. (Cálculos óptimos del ángulo del panel solar y de la inclinación estacional).

Agencia Internacional de Energía (2020). Perspectiva energética mundial 2020: tecnología solar fotovoltaica. AIE, París.

ASTM Internacional (2017). ASTM A123/A123M: Especificación estándar para revestimientos de zinc (galvanizado en caliente) en productos de hierro y acero. ASTM, West Conshohocken, Pensilvania.

Luque, A. y Hegedus, S. (Eds.) (2011). Manual de ciencia e ingeniería fotovoltaica, 2ª edición. Wiley, Chichester, Reino Unido.

Comisión Internacional de l'Eclairage (2010). CIE 115: Iluminación de Vías para el Tráfico Motorizado y Peatonal. CIE, Viena.

Estándares Australia (2016). AS/NZS 1158: Iluminación de vías y espacios públicos. SAI Global, Sídney.

Diaf, S., Diaf, D., Belhamel, M., Haddadi, M. y Louche, A. (2007). Una metodología para el dimensionamiento óptimo de un sistema híbrido fotovoltaico/eólico autónomo. Política energética, 35(11), 5708–5718.

Departamento de Energía de EE. UU. (2022). Oficina de Tecnologías de Energía Solar: Rendimiento del Sistema Solar Fotovoltaico. DOE, Washington, DC.

Public seating has served the same basic function for centuries, but the intelligent solar bench represents a genuinely different category of urban infrastructure. By integrating photovoltaic panels, battery storage, wireless connectivity, and a range of digital services into a single street furniture unit, the solar smart bench transforms a passive resting place into an active node of a city's digital and energy network. Intelligent solar benches are now deployed in over 100 cities worldwide, providing USB and wireless charging, public Wi-Fi, ambient lighting, environmental sensing, and usage data collection entirely off-grid through solar energy. For city planners, property developers, university campuses, and park authorities evaluating smart city investments, these benches offer a combination of public service, sustainability credentials, and data infrastructure that no conventional bench can provide. This guide explains how intelligent solar benches work, what features are genuinely useful versus merely speculative, how to evaluate procurement options, and what real-world deployments have demonstrated about their performance and value.

How an Intelligent Solar Bench Generates and Uses Energy

The energy foundation of every solar smart bench is a photovoltaic panel integrated into or above the bench structure, converting sunlight into direct current electricity that is stored in an onboard battery and distributed to the bench's electronic systems and user-facing charging ports. Understanding the energy chain helps evaluate whether a specific product will perform adequately in a given location and climate.

Solar Panel Configuration and Output

Most intelligent solar benches use monocrystalline silicon photovoltaic panels because of their superior efficiency in the limited surface area available on a bench structure. Standard panel sizes across commercial intelligent bench products range from 80W to 200W peak output, with some premium products integrating two panel sections on a canopy or overhead structure to reach 250W or above. The panel is typically mounted at a fixed tilt angle of 15 to 25 degrees on the backrest of the bench or on a dedicated overhead arm, positioned to maximize annual solar collection at the installation latitude while maintaining a visual profile that integrates with the surrounding streetscape.

Daily energy collection depends on panel wattage, tilt and orientation, local solar resource, and shading from nearby trees or structures. A 100W panel in a location receiving 4 peak sun hours per day generates approximately 400 Wh of energy daily before inverter and battery losses. This is sufficient to power a typical intelligent bench's charging ports, Wi-Fi module, LED lighting, and sensor suite for the full day and into the evening with reserve capacity for multiple consecutive overcast days if the battery is appropriately sized.

Battery Storage and Autonomy

The onboard battery bank determines how many days the bench can operate fully without solar input, which is critical for performance through cloudy periods and winter months in higher latitudes. Lithium iron phosphate (LFP) batteries are the standard specification for intelligent solar benches because of their thermal stability, cycle life of 2,000 to 4,000 full cycles, and tolerance of the temperature variations experienced inside an outdoor furniture unit. Battery capacities across commercial products typically range from 500 Wh to 2,000 Wh. A 1,000 Wh battery bank powering a bench consuming an average of 150 Wh per day provides approximately 6 to 7 days of autonomous operation at typical feature usage levels, covering most overcast weather sequences without service interruption.

Power Management and Load Prioritization

Sophisticated solar smart benches incorporate an intelligent power management system that monitors battery state of charge and adjusts feature availability based on available energy. When battery level falls below a configured threshold, low-priority loads such as ambient lighting or environmental sensors may be temporarily suspended to protect charging port availability, which is typically the highest-priority user-facing service. This load-shedding logic ensures that the bench continues to deliver its core function even during extended low-solar periods, and it operates automatically without any intervention from city maintenance staff.

Core Features of a Solar Smart Bench

The feature set of intelligent solar benches varies significantly between products and manufacturers, and not every feature listed in a product specification contributes equally to public value. The following categories represent the features with the strongest evidence of genuine user benefit and operational utility.

Device Charging: USB and Wireless

Device charging is consistently the most used feature of intelligent solar benches in every deployment study and user survey conducted to date. Typical configurations provide 2 to 6 USB-A ports delivering 5V at 2.1A standard charging current, with premium products adding USB-C PD (Power Delivery) ports at 18W to 45W for fast charging of modern smartphones, tablets, and laptops. Qi-standard wireless charging pads embedded in the bench seat surface are an increasingly common addition that allows charging without any cable connection, though the lower efficiency of wireless charging (typically 70 to 85% versus 95% for wired connections) must be accounted for in energy budget calculations.

In a study of smart bench deployments in Warsaw, Poland, operated by the Soofa product family, over 80% of bench interactions involved the charging ports, confirming charging as the primary driver of user engagement with solar smart bench installations. This data strongly supports prioritizing charging port quantity and quality over other feature categories when specifying intelligent solar benches for high-footfall urban locations.

Public Wi-Fi Hotspot

Integrated Wi-Fi connectivity is a standard feature of most commercial solar smart benches, using a cellular data connection (4G LTE or 5G) from a SIM-based data plan to provide a local Wi-Fi hotspot accessible to bench users within a radius of approximately 20 to 30 meters. Throughput capacity varies by product and cellular plan, but typical configured speeds are 20 to 50 Mbps download, which is adequate for streaming, web browsing, and video calls for multiple simultaneous users. Wi-Fi hotspot provision carries an ongoing SIM data subscription cost that operators must account for in the total cost of ownership beyond the initial procurement price.

Ambient Lighting

LED ambient lighting integrated into the bench structure illuminates the immediate seating area and surrounding pathway at night, improving visibility and perceived safety in parks, transit stops, and pedestrian zones. Lighting is typically activated automatically by a daylight sensor and may incorporate motion detection to reduce energy consumption during low-activity periods by dimming to a standby level and brightening when pedestrian presence is detected. The warm-tone LED options available on premium products blend more naturally into park and historic district environments than the cold-white illumination that characterized earlier product generations.

Environmental Sensing

Many solar smart bench products integrate a suite of environmental sensors that measure and transmit real-time data to a city management platform. Common sensor configurations include:

• Air temperature and relative humidity: Enables heat index calculation and supports public health alerts during extreme heat events, which are increasing in frequency and severity in urban environments globally
• PM2.5 and PM10 particulate matter: Real-time air quality monitoring relevant to respiratory health management in dense urban areas and near high-traffic corridors
• UV index: Supports public sun safety communications in parks and open spaces, particularly valuable in high UV locations and during summer months
• Noise level: Decibel monitoring for urban noise mapping, useful in planning and environmental impact assessment contexts
• CO2 concentration: Available on advanced configurations for indoor-outdoor air quality comparison and climate monitoring programs

The environmental sensing capability of a networked fleet of intelligent solar benches creates a distributed sensor network across an urban area at a cost significantly lower than deploying dedicated air quality monitoring stations. Cities including Chicago, Barcelona, and Singapore have incorporated smart bench sensor data into their urban environmental dashboards as part of broader smart city sensing infrastructure programs.

Occupancy and Usage Counting

Passive infrared (PIR) or capacitive seat sensors detect bench occupancy and transmit usage data to a management platform, generating anonymized occupancy patterns over time. This data has practical value for parks departments making decisions about additional seating provision, for retailers and transit authorities understanding pedestrian flow patterns, and for demonstrating community engagement value to funding stakeholders. Footfall and occupancy data from smart bench deployments has been used by city park departments to justify maintenance scheduling decisions and seasonal programming, demonstrating that the data layer of intelligent solar benches creates management value beyond the direct user services.

Advanced Features in Premium Solar Smart Bench Products

Beyond the core feature set described above, a growing number of intelligent solar bench products offer advanced capabilities that extend the bench's role within smart city infrastructure. These features carry additional cost and complexity that must be evaluated against the specific deployment context.

Digital Display and Information Screens

Integrated display screens ranging from small informational panels to full-format digital advertising displays are available on some solar smart bench configurations. These screens can deliver real-time public transit information, weather updates, wayfinding assistance, emergency alerts, and community messaging. In commercial deployments such as shopping centers and transportation hubs, digital advertising on bench screens can generate revenue that offsets product cost over the deployment period. The energy demand of digital screens, particularly in larger format configurations, must be carefully accounted for in the system energy budget: a 32-inch outdoor display can consume 80 to 150W continuously, which significantly increases the solar panel and battery capacity required compared to a bench without a screen.

Emergency Communication Systems

Some solar smart bench products include an emergency communication button or intercom system connected to a monitoring center, police dispatch, or automated emergency alert system. In parks, transit corridors, and areas where personal safety is a public concern, this feature extends the bench's role to active safety infrastructure. The off-grid solar power source of the intelligent bench is a particular advantage for emergency communication systems, ensuring continued function during grid power outages when public safety risks are typically elevated.

LoRaWAN and IoT Gateway Function

Advanced intelligent solar benches can serve as gateway nodes for LoRaWAN (Long Range Wide Area Network) IoT networks, receiving and forwarding data from other low-power IoT sensors deployed within range in the surrounding area. Smart bins, irrigation sensors, waste level monitors, and other urban IoT devices can communicate through the bench gateway to the city's data platform without requiring their own cellular connectivity. This positions the solar smart bench as a multi-function infrastructure node rather than a standalone product, multiplying its data network value in cities building out distributed IoT sensor coverage.

Heating Elements for Cold Climate Deployments

Several solar smart bench manufacturers offer optional heated seating surfaces for deployments in cold climate regions. Low-wattage radiant heating elements embedded in the seat surface activate when temperature drops below a configured threshold, drawing power from the bench battery. The energy demand for heating is carefully managed to prevent battery depletion: typical heated bench elements consume 30 to 80W per seat section, which requires careful solar resource assessment at northern latitude locations where solar availability is lowest during the coldest months when heating is most needed. Heated intelligent solar benches have been deployed successfully in Scandinavia, Canada, and the northern United States, typically with oversized battery banks and supplementary grid connection options at sites where solar alone cannot sustain heating throughout winter months.

Design, Materials, and Structural Considerations

The physical design of an intelligent solar bench must balance the structural requirements of outdoor public furniture, the thermal and electrical requirements of the integrated technology, and the aesthetic requirements of the installation environment. These factors interact in ways that distinguish well-designed products from those that fail in field conditions or become eyesores in sensitive urban settings.

Structural Frame Materials

Intelligent solar bench frames are most commonly manufactured from powder-coated steel, marine-grade aluminum alloy, or a combination of both. Steel provides strength and weight that contributes to stability and vandal resistance, while aluminum offers superior corrosion resistance in coastal and high-humidity environments. The structural frame must be designed to withstand the mechanical stresses of public use including standing loads, lateral forces from vandalism attempts, and the wind load applied to the solar panel canopy. Reputable manufacturers provide independent structural testing data confirming compliance with applicable public furniture standards such as EN 581 (Outdoor Furniture) in European markets or equivalent ASTM standards for North American deployments.

Seating Surface Options

Seating surfaces on solar smart benches are available in multiple materials that affect durability, comfort, aesthetic compatibility with the surroundings, and maintenance requirements:

• Recycled plastic lumber: The most commonly specified seating material for intelligent solar benches in public park and streetscape deployments. Produced from post-consumer plastic waste, it requires no painting or sealing, resists moisture and insect damage, and is available in a range of colors and wood grain textures. Service life exceeds 25 years without any surface treatment.
• Hardwood timber (FSC certified): Used in deployments where the natural warmth and character of real timber is a design requirement. Requires periodic oiling or sealing maintenance and has a shorter maintenance-free service life than recycled plastic, but provides an aesthetic quality valued in heritage streetscapes and premium landscape settings.
• Powder-coated steel or aluminum slats: Provides maximum durability and vandal resistance in high-risk urban environments. Visually clean and contemporary. Cold to the touch in winter and hot in direct summer sun, which must be considered in thermal comfort assessment for the specific deployment climate.
• Concrete with integrated steel elements: Some monolithic solar smart bench designs use reinforced concrete as the primary structural and seating material, providing exceptional durability and vandal resistance at the cost of higher weight and more complex installation.

Electronics Housing and IP Rating

All electronic components including the battery, charge controller, Wi-Fi module, and sensor suite must be housed in weatherproof enclosures rated to appropriate ingress protection standards. A minimum IP rating of IP54 (dust protected, splash resistant) is required for outdoor electronic enclosures, and IP65 or IP67 is preferable for components in exposed locations or in high rainfall climates. The electronics enclosure should also be thermally managed to prevent battery degradation at high ambient temperatures: lithium iron phosphate batteries begin to experience accelerated degradation above 45 to 50 degrees Celsius, which is readily reached inside metal enclosures in direct sunlight in warm climates without adequate ventilation or thermal management design.

Connectivity, Data Platform, and Remote Management

The data and connectivity layer of a solar smart bench fleet distinguishes intelligent solar benches from conventional solar-powered street furniture. The ability to monitor, manage, and extract value from a networked fleet of benches remotely is as important as the physical features visible to users.

Remote Monitoring Dashboard

Leading intelligent solar bench manufacturers provide a cloud-based management platform that gives operators real-time visibility into the status of every bench in the fleet. Typical dashboard capabilities include:

• Real-time battery state of charge and solar generation output for each unit
• Charging port utilization statistics and cumulative device charging events
• Wi-Fi session counts, connected device numbers, and data throughput
• Environmental sensor readings displayed on a city map overlay
• Fault alerts and maintenance request notifications triggered by performance anomalies
• Historical trend analysis for energy generation, usage, and environmental data

Remote management capability means that a city managing a fleet of 50 intelligent solar benches can monitor the entire fleet and respond to faults without dispatching maintenance personnel to physically inspect each unit. This reduces operational cost and means that charging ports are restored to service faster when a fault occurs. Manufacturers offering contractual service level agreements guaranteeing response times of 24 to 48 hours for fault resolution provide significantly better operational assurance than those offering only hardware warranties without service commitments.

Data Ownership and Privacy

The data generated by intelligent solar benches, including environmental measurements, usage statistics, and occupancy patterns, has commercial and research value beyond its immediate operational use. Procurement specifications should explicitly address data ownership to ensure that the public authority or operator retains full ownership of all data generated by deployed benches, with the manufacturer having access only to the extent necessary for service delivery. Environmental and occupancy data should be collected and processed in compliance with applicable data protection regulations including GDPR in European deployments. Anonymized aggregate data (bench occupied or unoccupied rather than individual identification) satisfies both privacy requirements and operational usefulness for the majority of smart bench management applications.

Deployment Environments and Best Use Cases

Intelligent solar benches deliver the greatest public value in locations that combine high footfall, absence of existing grid power infrastructure for conventional amenities, and user need for device charging or connectivity services. Matching the product to the right location is more important than the specific feature configuration chosen.

Total Cost of Ownership and Funding Models

The procurement cost of an intelligent solar bench is the most visible but not the most important financial figure in the total cost of ownership calculation. Understanding the full cost picture over a 10-year deployment period allows more accurate budget planning and more realistic comparison between competing products and conventional alternatives.

Upfront and Ongoing Cost Components

• Unit procurement cost: Standard commercial intelligent solar bench products range from $3,000 to $8,000 per unit for mid-range specifications, rising to $10,000 to $20,000 for premium products with digital displays, advanced sensors, and bespoke design specifications. Volume discounts for fleet procurement are typically available from 10 units upward.
• Installation cost: Concrete foundation preparation, electrical bonding (if grid connection is included), and anchoring typically add $500 to $1,500 per unit to total installed cost depending on site conditions and local labor rates.
• Ongoing data connectivity: SIM-based cellular data plans for Wi-Fi hotspot and remote monitoring functions cost approximately $15 to $50 per unit per month depending on data volume and carrier, representing $180 to $600 per unit annually in ongoing operational cost.
• Battery replacement: LFP batteries at 3,000-cycle service life at one cycle per day last approximately 8 years before replacement is recommended. Battery replacement cost is typically $300 to $800 per unit depending on battery capacity and labor cost.
• Physical maintenance: Cleaning, inspection, minor component replacement, and vandalism repair. Annual maintenance cost for well-specified products in typical urban environments is typically $100 to $300 per unit per year.

Funding and Revenue Models

Intelligent solar benches have been procured through several funding approaches that distribute or offset costs:

• Direct municipal procurement: City authorities purchase the benches outright from their capital or infrastructure budgets, typically as part of smart city, public realm improvement, or sustainability programs
• Corporate sponsorship: Businesses or brands sponsor individual bench units in exchange for co-branding on the physical product and digital advertising on integrated screens, reducing net city cost to zero in some commercial arrangements
• Digital advertising revenue sharing: Where benches include digital display screens in high-footfall commercial locations, advertising revenue generated through programmatic or direct ad sales can offset operating costs and in some deployments recover full procurement cost over a 5-year revenue period
• Grant funding: Smart city, sustainability, and urban innovation grant programs at national and European Union level have funded intelligent solar bench deployments in multiple countries, with grants typically covering 30 to 70% of total procurement costs for qualifying projects

Key Questions to Ask When Evaluating Solar Smart Bench Products

The intelligent solar bench market includes products that vary enormously in quality, durability, and long-term supportability. Asking the right questions during the procurement process separates products that will perform reliably over a 10 to 15 year deployment from those that appear impressive on a specification sheet but fail in field conditions.

1. What is the battery chemistry and what cycle life warranty is provided? LFP batteries with a manufacturer-backed cycle life warranty of 2,000 cycles or more indicate a commitment to long-term performance. Lead-acid or unspecified battery chemistry should be treated as a red flag in any outdoor public infrastructure product.
2. What is the solar panel efficiency and from which manufacturer does it originate? Panels from tier-one manufacturers including products with performance guarantees and bankable quality certification provide more reliable energy output projection than unbranded panels with unverifiable specifications.
3. What independent structural and safety certifications does the product carry? EN 581 or equivalent public furniture structural certification, CE marking for electrical components, and UL or equivalent listing for the battery system are minimum requirements for responsible public procurement.
4. How is data transmitted, who owns it, and what is the service life of the connectivity platform? Avoid products where the management platform is proprietary and vendor-dependent without data export capabilities, as platform discontinuation by the manufacturer would strand city investments in the data layer.
5. Can the manufacturer provide references from installations of similar scale and climate to the proposed deployment? Site visits or documented case studies from comparable deployments provide the strongest evidence of real-world performance that no specification sheet can substitute for.

Intelligent solar benches represent a genuine and tested advance in public infrastructure capability, but the quality gap between leading and trailing products in the market is wide, and the long-term cost of a poor procurement decision significantly exceeds any initial price saving. Thorough technical evaluation, total cost of ownership analysis, and reference checking with existing operators are the essential steps toward a deployment that serves the public well and delivers long-term value for the investing authority.

La iluminación exterior con energía solar y las soluciones de energía fuera de la red han evolucionado mucho más allá de la luz básica de estaca de jardín todo en uno. Tres categorías de productos cada vez más específicas representan esta evolución: el polo solar separado, el polo solar cilíndrico y el panel solar flexible. Cada uno resuelve un problema distinto en la recolección de energía solar exterior y el diseño de iluminación, y elegir el correcto depende de si su prioridad es la iluminación de alto lumen a nivel de la calle, la estética urbana compacta o la capacidad de adaptar la recolección solar a superficies irregulares o curvas. Esta guía cubre cómo se construye cada producto, dónde funciona mejor, qué especificaciones evaluar y cómo estas tres tecnologías se pueden combinar o implementar de forma independiente para cumplir con los requisitos de iluminación y energía solar del mundo real.

Poste solar separado: alumbrado público solar de alto rendimiento

un polo solar separado El sistema coloca el panel solar y la fuente de luz en estructuras de montaje físicamente separadas, conectadas por cableado en lugar de integradas en una sola unidad. El conjunto del panel solar se monta en su propio poste o soporte exclusivo, optimizado para una máxima exposición al sol, mientras que el poste de iluminación lleva el conjunto de luminaria optimizado para el ángulo y la distribución de la iluminación. Esta separación resuelve una de las limitaciones fundamentales de las farolas solares integradas: el equilibrio entre la orientación de los paneles para una máxima captación solar y la orientación de las luminarias para una distribución óptima de la luz.

Por qué es importante la separación para la captación solar y la producción de luz

En una farola solar integrada, el panel y el cabezal de la lámpara están fijos entre sí. Si el sitio de instalación requiere que la luminaria mire en una dirección específica para la iluminación de la carretera, es posible que el panel no esté en un ángulo óptimo hacia el sol. En latitudes más altas, donde el sol sigue un ángulo de elevación más bajo, este compromiso puede reducir la captación solar en Del 15 al 30 % en comparación con un panel montado en el ángulo de inclinación óptimo . Un polo solar separado elimina por completo este compromiso. El panel se puede inclinar y orientar independientemente de la luminaria, maximizando la recolección de energía mientras la luminaria mira exactamente hacia donde se necesita iluminación.

El beneficio práctico se puede medir en la producción del sistema. Un sistema de postes solares separados con una potencia de panel de 200 W puede sostener una luminaria LED de 100 W durante períodos de funcionamiento nocturno significativamente más largos en comparación con un sistema integrado equivalente donde la orientación del panel está restringida, porque el panel recolecta constantemente más energía por día. En regiones con menos de 4 horas pico de sol por día, esta diferencia entre la orientación optimizada y subóptima del panel puede determinar si el sistema proporciona iluminación adecuada durante los meses de invierno o requiere un suplemento de red.

Diseño estructural de postes solares separados

Los sistemas de polos solares separados normalmente constan de los siguientes componentes que trabajan juntos:

• Poste o soporte para panel solar : Una estructura de montaje dedicada, generalmente de acero o aluminio, que soporta uno o más paneles solares en el ángulo de inclinación y la orientación de la brújula óptimos para el sitio de instalación. Puede ser un poste independiente o un soporte de brazo lateral unido a una estructura existente.
• poste de iluminación : Un poste separado de acero galvanizado o aluminio que lleva la luminaria LED a la altura de montaje adecuada. La altura de los postes para aplicaciones de alumbrado público generalmente varía desde 6 a 12 metros , con extensiones de brazo que colocan la luminaria sobre la calzada o camino que se está iluminando.
• Gabinete de baterías : Un gabinete resistente a la intemperie en la base de uno de los polos que alberga el banco de baterías de iones de litio o fosfato de hierro y litio (LFP), el controlador de carga y las conexiones de cableado. Los sistemas separados suelen utilizar bancos de baterías más grandes que las unidades integradas porque están diseñados para períodos de funcionamiento más prolongados y mayores potencias de salida.
• Controlador de carga : Un controlador de carga MPPT (seguimiento del punto de máxima potencia) dimensionado para coincidir con el conjunto de paneles y el banco de baterías. Extracto de controladores MPPT hasta un 30% más de energía de paneles solares en condiciones de irradiancia variable en comparación con los controladores PWM (modulación de ancho de pulso), lo que los convierte en la especificación estándar para sistemas de polos solares separados donde la eficiencia energética es crítica.
• luminaria LED : Un módulo de iluminación LED para carreteras o áreas de alta eficiencia con un diseño óptico adaptado a la altura de montaje y al ancho del área a iluminar. Las clasificaciones de eficiencia comunes para luminarias LED de calidad utilizadas en sistemas solares separados son 150 a 180 lúmenes por vatio , lo que permite una alta salida de lúmenes con un consumo de energía modesto.

unpplications Best Suited to Separated Solar Pole Systems

• Iluminación de caminos rurales y autopistas donde la conexión a la red no es práctica o prohibitivamente costosa
• Perímetros de estacionamientos e instalaciones comerciales que requieren una alta producción de lúmenes y largas horas de funcionamiento
• Instalaciones deportivas, parques comunitarios y áreas recreativas en ubicaciones fuera de la red o semi-red
• Iluminación de seguridad para sitios industriales donde la orientación del panel se puede optimizar completamente independientemente de la ubicación de la luminaria
• Instalaciones en latitudes más altas (más de 40 grados norte o sur) donde la optimización de la inclinación del panel tiene el mayor impacto en la recolección de energía en invierno

Especificaciones clave a evaluar para postes solares separados

unl especificar un sistema de polos solares separados, los siguientes parámetros determinan si el sistema proporcionará iluminación adecuada durante todo el año en un lugar determinado:

• Potencia del panel en relación con la potencia de la luminaria : Una regla general es que la potencia del panel debe ser al menos de 3 a 4 veces la potencia de la luminaria cuando se espera que el sistema funcione de 10 a 12 horas por noche en lugares con 4 a 5 horas de sol pico por día. Las relaciones más altas entre panel y lámpara proporcionan más autonomía durante los períodos nublados.
• Capacidad de la batería en vatios-hora : La capacidad de la batería debe proporcionar al menos 3 a 5 días de funcionamiento autónomo en el programa de iluminación nominal sin entrada solar, para tener en cuenta los períodos de cielo nublado extendidos en el clima de la ubicación del proyecto.
• Clasificación de carga de viento de la estructura de montaje del panel : Los postes de paneles separados presentan una superficie de carga de viento mayor que las unidades integradas. El diseño estructural debe tener en cuenta los requisitos locales de velocidad del viento, normalmente velocidades medias de viento de 40 a 60 metros por segundo en 10 minutos en lugares expuestos.

Poste solar cilíndrico: iluminación solar integrada con forma arquitectónica

un polo solar cilíndrico Integra el panel solar, la batería, el controlador de carga y la luminaria dentro de una estructura de un solo poste cilíndrico. A diferencia de las farolas solares integradas convencionales, donde un panel plano se coloca encima de un poste estándar, el poste solar cilíndrico envuelve la superficie de recolección de energía alrededor o dentro del propio poste, creando un producto visualmente coherente y arquitectónicamente refinado que se adapta a plazas urbanas, zonas peatonales, parques y entornos exteriores con diseño consciente.

Cómo generan energía los polos solares cilíndricos

El método de recolección de energía en postes solares cilíndricos utiliza material fotovoltaico flexible enrollado alrededor de la superficie del poste cilíndrico o una serie de secciones de panel planas o curvas dispuestas radialmente alrededor del poste para formar un cilindro o una geometría casi cilíndrica. Ambos enfoques ofrecen una ventaja clave sobre los diseños de paneles planos únicos: la captación solar omnidireccional. Debido a que el material del panel está orientado a múltiples direcciones de la brújula simultáneamente, el poste recolecta energía solar durante el sol de la mañana, el mediodía y la tarde sin requerir orientación hacia un rumbo específico de la brújula durante la instalación.

La característica de recolección omnidireccional hace que los postes solares cilíndricos sean particularmente adecuados para ubicaciones urbanas donde los edificios, árboles y otras estructuras pueden dar sombra a un panel plano de orientación única durante partes del día. Al distribuir la superficie de recolección alrededor de toda la circunferencia de 360 ​​grados, la energía total recolectada por día permanece más consistente en diferentes orientaciones del sitio que un equivalente de panel plano. La investigación sobre configuraciones fotovoltaicas cilíndricas ha demostrado eficiencias de recolección de Del 85 al 92% de la energía que recolectaría un panel plano con un área celular total equivalente cuando estuviera óptimamente inclinado. , al tiempo que ofrece esta colección independientemente de la orientación del polo en relación con el norte-sur.

Componentes internos e integración del sistema

El factor de forma cilíndrico requiere una integración compacta de todos los componentes del sistema dentro de la estructura del poste. Casa típica con sistemas de postes solares cilíndricos:

• Celdas de batería de fosfato de hierro y litio (LFP) : Dispuestos en formato cilíndrico o prismático dentro de la sección inferior del poste. Se prefiere la química LFP para esta aplicación debido a su estabilidad térmica y su largo ciclo de vida (normalmente 2000 a 3000 ciclos completos de carga y descarga ), y la tolerancia a las elevadas temperaturas que pueden producirse dentro de postes metálicos cerrados bajo la luz solar directa.
• Controlador de carga MPPT integrado : Una placa controladora compacta montada dentro del poste gestiona la carga desde la superficie fotovoltaica circundante y controla la descarga al módulo LED.
• luminaria LED at the pole crown : La fuente de luz en la parte superior del poste del cilindro, generalmente un módulo LED omnidireccional o orientado hacia abajo que proporciona iluminación de caminos y áreas. Los rangos de salida comunes para postes solares cilíndricos a escala peatonal son 1.000 a 5.000 lúmenes , apropiado para paseos peatonales, plazas y zonas de baja velocidad.
• Sensores de movimiento o luz diurna : Muchos diseños de postes solares cilíndricos incorporan sensores de movimiento PIR o sensores de luz ambiental que ajustan la salida de la luminaria según la ocupación o la hora del día, ampliando la autonomía de la batería al reducir la salida durante los períodos de poco tráfico.

Ventajas estéticas y de diseño en contextos urbanos

La principal ventaja distintiva del poste solar cilíndrico en entornos urbanos y comerciales es su coherencia visual. Las farolas solares convencionales con un panel plano montado en ángulo sobre un brazo pueden parecer visualmente inconsistentes con el entorno arquitectónico y pueden percibirse como utilitarias o temporales. Un poste solar cilíndrico presenta una forma limpia y unificada que se integra naturalmente con el mobiliario urbano, las columnas de las puertas de entrada y el diseño del paisaje. Esto los convierte en la especificación preferida para:

• Zonas peatonales del centro de la ciudad y entornos de calles principales donde los estándares de calidad visual se especifican formalmente en las condiciones de planificación.
• Parques públicos, paseos marítimos y zonas patrimoniales donde la estética de los paneles solares convencionales entraría en conflicto con el diseño del paisaje.
• Desarrollos comerciales que incluyen centros comerciales, terrenos hoteleros y propiedades turísticas donde la iluminación exterior contribuye a la identidad de la marca.
• Caminos de campus educativos y paisajes urbanos de desarrollo residencial donde es apropiado un producto contemporáneo pero discreto.

Limitaciones de los postes solares cilíndricos en comparación con los sistemas separados

La integración estética de los postes solares cilíndricos conlleva compensaciones inherentes en la capacidad de recolección de energía bruta. El área total de la celda fotovoltaica en un poste cilíndrico está limitada por el diámetro y la altura del poste, y la geometría cilíndrica significa que cualquier celda dada solo está en su máxima producción durante una parte del día cuando el ángulo del sol es más favorable a la orientación de esa celda. En la práctica, los postes solares cilíndricos se adaptan mejor a aplicaciones de potencia baja a media donde los requisitos de salida de lúmenes son modestos. Para aplicaciones que requieren más de 5000 lúmenes de salida sostenida durante toda una noche, los sistemas de postes solares separados con conjuntos de paneles dedicados más grandes generalmente superarán a los postes cilíndricos. en la entrega anual de energía.

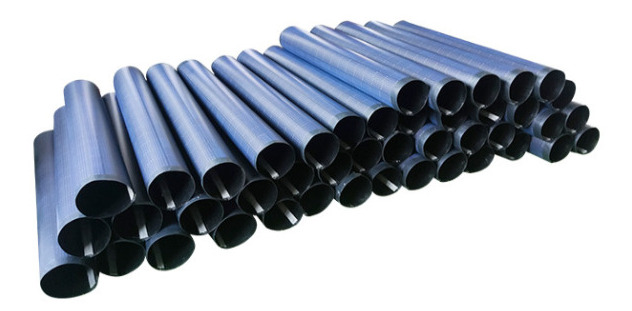

Panel solar flexible: recolección de energía conformada para superficies no planas

un paneles solares flexibles Es un módulo fotovoltaico construido sobre un sustrato delgado y flexible en lugar de un marco rígido de vidrio y aluminio. La capacidad de doblarse, curvarse y adaptarse a superficies no planas abre lugares de instalación que los paneles rígidos de silicio cristalino no pueden alcanzar, y el peso reducido de los paneles flexibles permite el montaje en estructuras que no pueden soportar la carga de los paneles convencionales. Los paneles solares flexibles son la tecnología habilitadora para las superficies cilíndricas de recolección de energía utilizadas en los postes solares cilíndricos, y también sirven como soluciones independientes de generación de energía en aplicaciones marinas, vehiculares, arquitectónicas y portátiles.

Tecnologías utilizadas en la fabricación de paneles solares flexibles

Hay varias tecnologías fotovoltaicas disponibles en forma de panel flexible, cada una con características de rendimiento distintas:

• Silicio amorfo de película fina (a-Si) : Una de las primeras tecnologías fotovoltaicas flexibles. Depositado en finas capas sobre sustratos de plástico o láminas metálicas. Eficiencia típicamente 6 a 10% , inferior a las alternativas cristalinas, pero con mejor rendimiento en condiciones de luz difusa y alta temperatura. Adecuado para aplicaciones donde el panel opera en sombra parcial o a temperaturas elevadas.
• CIGS (seleniuro de cobre, indio y galio) : Una tecnología de película delgada que logra eficiencias de 12 a 16% en productos comerciales de paneles flexibles. Mejor eficiencia que el silicio amorfo con buen rendimiento en condiciones de poca luz. Los paneles flexibles CIGS se utilizan ampliamente en energía fotovoltaica integrada en edificios (BIPV), aplicaciones marinas y construcción de postes solares cilíndricos donde se requiere una mayor densidad de energía por unidad de área.
• Silicio monocristalino sobre sustrato flexible : Rebanadas finas de células de silicio monocristalino de alta eficiencia unidas a un material de soporte flexible. Logra eficiencias de 18 a 24% , el más alto disponible en formato de panel flexible. Más caro que las alternativas de película delgada y con un radio de curvatura limitado (normalmente un radio de curvatura mínimo de 100 a 300 milímetros dependiendo del espesor de la celda), pero ofrece la mejor potencia de salida por unidad de área para aplicaciones con espacio limitado.
• Fotovoltaica orgánica (OPV) : Una tecnología emergente que utiliza materiales semiconductores orgánicos sobre sustratos ultrafinos y altamente flexibles. Las eficiencias comerciales actuales son menores en 8 a 12% , pero la extrema flexibilidad, el peso ligero y el potencial de fabricación de bajo costo hacen que los paneles OPV tengan una presencia cada vez mayor en aplicaciones solares arquitectónicas y de diseño integrado.

Características físicas que permiten nuevas ubicaciones de instalación

Las propiedades físicas definitorias de los paneles solares flexibles que amplían su rango de aplicación más allá de los paneles rígidos son:

• Bajo peso : Los paneles solares flexibles suelen pesar entre 1 y 4 kg por metro cuadrado , en comparación con los paneles de vidrio rígidos convencionales, de 10 a 15 kg por metro cuadrado. Esta ventaja de peso permite la instalación en cubiertas de embarcaciones, techos de vehículos, toldos, estructuras de tela y membranas arquitectónicas que no podrían soportar cargas de paneles rígidos.
• Compatibilidad con radios de curvatura : Dependiendo de la tecnología, los paneles flexibles pueden adaptarse a superficies curvas con radios de 30 mm (OPV y película delgada) a 300 mm (monocristalino sobre soporte flexible). Esto permite la integración en líneas de techo curvas, estructuras cilíndricas, carrocerías de vehículos y estructuras inflables.
• undhesive or laminate mounting : Los paneles flexibles se pueden unir directamente a las superficies del sustrato utilizando cinta adhesiva de grado marino o laminación, lo que elimina los marcos de montaje y reduce la resistencia al viento. Esto es particularmente valioso en embarcaciones marinas donde la resistencia aerodinámica y la integración estructural son preocupaciones.
• Perfil reducido : El espesor de un panel solar flexible oscila entre 2 a 5 milímetros en comparación con los 35 a 40 mm de un panel rígido enmarcado. Este perfil mínimo permite la integración en superficies donde cualquier saliente sería inaceptable o poco práctico.

unpplication Categories for Flexible Solar Panels

Los paneles solares flexibles sirven aplicaciones que se dividen en cuatro categorías amplias, cada una de las cuales explota una ventaja física diferente del formato flexible:

• Aplicaciones marinas y náuticas : Paneles flexibles, livianos e impermeables adheridos a cubiertas de embarcaciones, evasores, cubiertas de bimini y secciones del casco. Los revestimientos de superficie antideslizantes disponibles en paneles flexibles de calidad marina mantienen la seguridad de la cubierta mientras generan energía. Una instalación típica de panel flexible de 200 W en un velero de 10 metros añade menos de 2 kg y no requiere perforación en la estructura de la cubierta.
• Aplicaciones para vehículos y vehículos recreativos (RV) : Paneles flexibles adheridos a techos de camionetas, techos de casas rodantes y superficies de caravanas donde los marcos de paneles rígidos agregarían una resistencia aerodinámica inaceptable o problemas de espacio libre para la caja del techo. Paneles flexibles monocristalinos en el Rango de 100 a 400W son los más comúnmente especificados para sistemas de energía de conversión de furgonetas.
• Fotovoltaica integrada en edificios (BIPV) : CIGS flexibles y paneles monocristalinos laminados en membranas para techos, fachadas, toldos y claraboyas. Los paneles se convierten en parte de la envolvente del edificio en lugar de ser una adición a ella, contribuyendo a la generación de energía y al mismo tiempo cumpliendo una función estructural o de impermeabilización.
• Integración de polo solar y estructura cilíndrica. : Paneles flexibles envueltos alrededor de postes solares cilíndricos, estructuras de pilares, bolardos y mobiliario urbano para proporcionar recolección solar en superficies que los paneles rígidos no pueden abordar. Esta aplicación es donde la tecnología de paneles solares flexibles se cruza directamente con la categoría de polo solar cilíndrico descrita en esta guía.
• Energía solar portátil y empacable : Paneles flexibles enrollables o plegables para carga en campo, campamentos, kits de energía de emergencia y aplicaciones militares donde las dimensiones compactas del embalaje y el bajo peso son requisitos principales.

Comparando las tres tecnologías: un resumen práctico

Tecnología de baterías en sistemas de postes solares

El sistema de batería es el componente que determina más directamente la confiabilidad práctica de cualquier instalación de iluminación de poste solar. Las especificaciones del panel y la eficiencia de las luminarias LED se pueden optimizar en papel, pero si el sistema de batería se degrada rápidamente en el clima local o carece de capacidad suficiente para la variación estacional en la disponibilidad solar, la instalación tendrá un rendimiento inferior independientemente de otras especificaciones.

Fosfato de hierro y litio frente a otras químicas del litio

El fosfato de hierro y litio (LFP o LiFePO4) se ha convertido en la química de batería dominante en aplicaciones de postes solares para exteriores por varias razones que abordan directamente las demandas de este caso de uso:

• Estabilidad térmica : Las baterías LFP no experimentan fugas térmicas a las temperaturas alcanzadas dentro de los postes solares y en los recintos exteriores de las baterías bajo la luz solar directa, que pueden superar los 60 a 70 grados Celsius en verano. Las químicas del litio NMC y del óxido de litio y cobalto son significativamente más sensibles a la temperatura y conllevan un mayor riesgo de falla en estas condiciones.
• Ciclo de vida : Las baterías LFP suelen ofrecer 2000 a 4000 ciclos completos de carga y descarga a una profundidad de descarga del 80%, en comparación con 500 a 1500 ciclos para baterías de plomo ácido y 500 a 2000 ciclos para NMC de litio a una profundidad de descarga comparable. En un poste solar que realiza ciclos diarios, esto se traduce en una vida útil de 8 a 12 años para el LFP frente a 2 a 4 años para el plomo ácido.
• Rendimiento a baja temperatura : Las baterías LFP conservan una mejor capacidad en condiciones frías que algunas químicas de litio alternativas, y la mayoría de los sistemas de gestión de baterías LFP incluyen protección de carga a baja temperatura que evita daños inducidos por la carga en condiciones bajo cero.

Calcular la capacidad requerida de la batería

Para un sistema de polo solar separado o de polo solar cilíndrico, la capacidad mínima de la batería en vatios-hora se calcula de la siguiente manera:

1. Determine el consumo de energía diario: potencia de la luminaria multiplicada por las horas de funcionamiento por noche. Ejemplo: una luminaria de 40W funcionando 10 horas equivale a 400 Wh por noche.
2. Multiplique por los días de autonomía requeridos (normalmente de 3 a 5 días): 400 Wh multiplicados por 4 días equivalen a un banco de baterías mínimo de 1.600 Wh.
3. Divida por la profundidad de descarga utilizable para la química de la batería seleccionada (0,8 para LFP al 80 % de profundidad de descarga): 1600 Wh dividido por 0,8 es igual Capacidad de batería instalada de 2.000 Wh como mínimo de diseño para este ejemplo.

Consideraciones de instalación y puesta en servicio

unll three technologies require specific installation practices to achieve their rated performance and service life. Common factors that are frequently overlooked in field installations include:

Evaluación del sitio antes de especificar cualquier sistema de postes solares

• Evaluación del recurso solar : Verifique las horas pico de sol por día en la ubicación del proyecto utilizando una base de datos de recursos como PVGIS (Sistema de Información Geográfica Fotovoltaica) para las coordenadas de instalación específicas. No utilice promedios regionales, ya que la microtopografía, la nubosidad costera y la sombra de los cañones urbanos pueden reducir el recurso solar real significativamente por debajo de las cifras regionales.
• Análisis de sombreado : Identifique cualquier árbol, edificio o estructura que proyecte sombras sobre la superficie de recolección solar en cualquier momento del día durante todo el año. Incluso el sombreado parcial en una pequeña porción de un panel puede reducir sustancialmente la salida del sistema debido a la conexión en serie de las celdas. Esta evaluación es particularmente crítica para sistemas de postes solares separados donde el panel está en una estructura fija.
• Condiciones del suelo y cimientos. : Los cimientos de postes solares cilíndricos y separados requieren confirmación geotécnica de que la capacidad de carga del suelo y la profundidad de empotramiento soportarán la carga muerta y de viento combinada del conjunto de poste y panel. En condiciones de suelo deficientes, es posible que se requieran placas de base extendidas, tornillos para tierra o cimientos de concreto.

Mejores prácticas de instalación de paneles solares flexibles

• Limpie minuciosamente la superficie de montaje antes de aplicar paneles flexibles con reverso adhesivo. La contaminación, la humedad o los revestimientos sueltos debajo del panel provocarán fallas en el adhesivo y delaminación del panel con el tiempo.
• No doble los paneles monocristalinos flexibles más allá de la especificación de radio de curvatura mínimo del fabricante. Superar este límite provoca microfracturas en las células de silicio que reducen la producción inmediatamente y empeoran progresivamente con el ciclo térmico.
• unllow adequate ventilation between the panel rear surface and the mounting substrate. A gap of 10 a 20 milímetros reduce la temperatura de funcionamiento del panel y mejora la eficiencia de producción, ya que los paneles flexibles sobre superficies metálicas calientes pueden alcanzar temperaturas de funcionamiento de 70 a 80 grados Celsius sin ventilación, lo que reduce la producción en 15 a 25% en comparación con el rendimiento en condiciones frías.
• Proteja los puntos de entrada del cableado con prensaestopas de calidad marina y aplique silicona estable a los rayos UV alrededor de todas las penetraciones para evitar la entrada de humedad, que es la principal causa de degradación prematura de los paneles flexibles en aplicaciones expuestas al aire libre.

Elegir entre poste solar separado, poste solar cilíndrico y panel solar flexible

La elección entre estas tres tecnologías no siempre es exclusiva. Se pueden combinar dentro de un solo proyecto para abordar diferentes requisitos de ubicación, y comprender los criterios de decisión para cada uno hace que la especificación sea sencilla:

1. ¿Es el requisito principal una alta salida de lúmenes para la iluminación de carreteras o áreas grandes? Elija un sistema de polos solares separados. La orientación independiente del panel y los conjuntos de paneles más grandes de sistemas separados brindan la recolección de energía necesaria para mantener 10,000 lúmenes o más durante una noche completa en una amplia gama de ubicaciones geográficas.
2. ¿La instalación se realiza en un entorno urbano, comercial o de diseño donde la calidad visual es importante? Elija un poste solar cilíndrico. La forma arquitectónica integrada ofrece iluminación a escala peatonal sin la intrusión visual de una farola solar de panel en ángulo convencional.
3. ¿La aplicación es una superficie curva, flexible o con peso limitado que no puede aceptar paneles rígidos? Elija un panel solar flexible. Las cubiertas marinas, los techos de vehículos, los postes de cilindros, los elementos arquitectónicos curvos y las aplicaciones portátiles requieren la capacidad de montaje conforme que solo proporcionan los paneles flexibles.
4. ¿Es el proyecto un entorno mixto con zonas viales y peatonales? Implementar postes solares separados en las secciones de la carretera para alto rendimiento y postes solares cilíndricos en las zonas peatonales para lograr coherencia estética, utilizando una especificación de sistema unificada para estándares de batería y carga para simplificar el mantenimiento.

unll three technologies represent mature, field-proven solar solutions that deliver reliable off-grid or grid-independent power and lighting when correctly specified for the location, load, and climate. La clave para obtener resultados exitosos es hacer coincidir las fortalezas genuinas de cada tecnología con las demandas específicas de la instalación en lugar de aplicar una única solución en todos los escenarios de un proyecto.
